Wyłącznik nadprądowy S304 4P C 16A 6kA serii TX3 | 403562 Legrand

Opis i Kluczowe Cechy

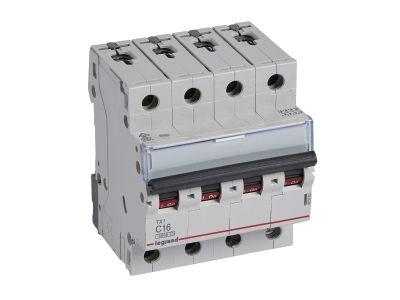

Wyłącznik nadprądowy S304 serii TX3 o symbolu 403562 to czterobiegunowy aparat modułowy o prądzie znamionowym 16 A i charakterystyce C, przeznaczony do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2) zapewnia bezpieczne wyłączanie prądów zwarciowych w instalacjach 230/400 V~. Szerokość 4 modułów (4 x 17,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 16 A oraz charakterystyka C: Zabezpiecza obwody o umiarkowanych prądach rozruchowych (np. silniki, transformatory) przed przeciążeniem i zwarciem, dostosowując czas zadziałania do typowych obciążeń w instalacjach przemysłowych i budynkowych.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc przewody i odbiorniki oraz minimalizując ryzyko pożaru.
• Montaż na wsporniku TH35 (szyna DIN) oraz przyłączanie za pomocą szyn grzebieniowych/sztyftowych: Umożliwia szybki, powtarzalny montaż w rozdzielnicach modułowych oraz elastyczne łączenie z innymi aparatami.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Pozwala na rozbudowę funkcji sterowania i sygnalizacji bez konieczności wymiany całego wyłącznika.
• Czarna dźwignia załączająca oraz wyraźne oznaczenia stanu: Ułatwia identyfikację położenia styków podczas pracy serwisowej, poprawiając bezpieczeństwo obsługi.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 spełnia wymagania norm IEC 60898-1 (dotyczącej wyłączników do instalacji domowych i podobnych) oraz IEC 60947-2 (dla łączników niskonapięciowych w zastosowaniach przemysłowych). Posiada certyfikację CE, potwierdzającą zgodność z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i kompaktowej budowie modułowej wyłącznik nadprądowy 403562 sprawdza się w różnorodnych instalacjach wymagających niezawodnego zabezpieczenia nadprądowego. Polecany do:

• Ochrony obwodów gniazd wtyczkowych oraz odbiorników o umiarkowanym charakterze indukcyjnym (silniki, sprężarki, pompy).
• Zabezpieczania obwodów sterowniczych w szafach automatyki przemysłowej – jako element toru zasilania przekaźników, styczników lub sterowników PLC.
• Stosowania w podrozdzielnicach i rozdzielnicach głównych budynków mieszkalnych, biurowych i produkcyjnych, gdzie wymagana jest wysoka zdolność zwarciowa.
• Realizacji selektywności w układach wielostopniowych – charakterystyka C umożliwia koordynację z wyłącznikami o niższych prądach znamionowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w strefie roboczej. Aparat montuje się na szynie DIN TH35 (35 mm) z zatrzaskiem. Do przyłączenia przewodów można użyć szyn grzebieniowych lub sztyftowych – przekrój przewodów dobierz zgodnie z prądem znamionowym 16 A oraz obowiązującymi normami (zalecany min. 1,5 mm² Cu). Moment dokręcania zacisków oraz długość odizolowania przewodu należy sprawdzić w dokumentacji technicznej producenta. Nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych – w razie potrzeby stosuj osobne wyłączniki RCD z serii kompatybilnej.

FAQ

• Czy wyłącznik nadprądowy 403562 ma podświetlenie LED? Nie, model ten nie posiada wbudowanego podświetlenia. Stan załączenia sygnalizuje pozycja dźwigni (czarna dźwignia w górze – załączony, w dole – wyłączony).
• Jaki stopień ochrony IP ma ten aparat? Producent nie podaje konkretnej wartości w dostarczonych danych. Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20 (ochrona przed dotknięciem palcem), jednak ostateczna klasa szczelności zależy od obudowy rozdzielnicy.
• Do czego służy charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyzwalacz elektromagnetyczny (zwarciowy) zadziała przy prądzie od 5 do 10-krotności prądu znamionowego (dla 16 A jest to 80–160 A). Zapewnia to bezpieczne zabezpieczenie obwodów z odbiornikami o umiarkowanym prądzie rozruchowym, takimi jak silniki, transformatory czy świetlówki.
