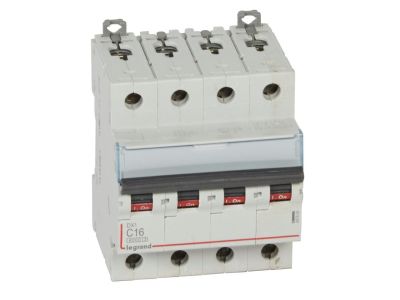

Wyłącznik nadprądowy S304 4P C 16A 6kA serii DX3 | 407928 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii DX3 o symbolu 407928 to czterobiegunowe urządzenie ochronne z charakterystyką C i prądem znamionowym 16 A dla napięcia 230/400 V AC. Zapewnia skuteczną ochronę instalacji przed przeciążeniem i zwarciem. Jego szerokość 4 modułów (70 mm) ułatwia montaż w rozdzielnicach modułowych na szynie TH35, a możliwość rozbudowy o akcesoria serii DX3 oraz kompatybilność z systemem HX3 zapewniają elastyczność konfiguracji.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o umiarkowanym obciążeniu, ochrona przewodów i odbiorników przed przegrzaniem.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2) przy 230/400 V AC: Skuteczne wyłączenie przy zwarciu, wysoki poziom bezpieczeństwa w instalacjach domowych i przemysłowych.
• Charakterystyka C: Odpowiednia do obwodów z odbiornikami o zwiększonym prądzie rozruchu (silniki, transformatory, sprężarki) – zapobiega nieuzasadnionym wyłączeniom.
• Szerokość 4 moduły (70 mm): Oszczędność miejsca w rozdzielnicy, łatwa integracja z systemem modułowym.
• Możliwość rozbudowy i kompatybilność: Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3, a także podłączenie do Systemu Optymalnego Rozdziału Energii HX3 (do 125 A).

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (6 kA) oraz IEC/EN 60947-2 (10 kA) przy napięciu 230/400 V AC. Posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami.

Zastosowanie

Wyłącznik dedykowany do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Charakterystyka C sprawdza się szczególnie w obwodach, gdzie występują chwilowe przeciążenia rozruchowe.

• Zabezpieczanie obwodów silników elektrycznych, wentylatorów, pomp, klimatyzatorów.
• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych.
• Integracja z systemem optymalnego rozdziału energii HX3 w rozdzielnicach do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie nośnej TH35 (DIN). Zaleca się stosowanie przewodów o przekroju odpowiednim do prądu 16 A oraz dokręcanie zacisków z momentem podanym w dokumentacji producenta. Należy zapewnić odpowiednią wentylację w rozdzielnicy. Używać wyłącznie akcesoriów z serii DX3.

FAQ

• Czy wyłącznik nadprądowy S304 posiada podświetlenie? Nie, w standardowej wersji dźwignia załączająca jest czarna i nie posiada elementów podświetlających.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed pyłem i wilgocią.
• Dlaczego charakterystyka C jest zalecana do silników? Charakterystyka C dopuszcza chwilowe przeciążenie do 5–10 krotności prądu znamionowego, co zapobiega wyłączaniu podczas rozruchu silnika, jednocześnie zapewniając ochronę przed zwarciem.
