Wyłącznik nadprądowy S304 4P C 13A 6kA serii TX3 | 403561 Legrand

Opis i Kluczowe Cechy

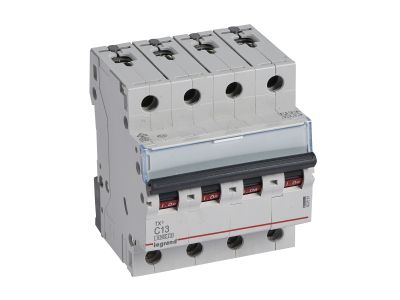

Wyłącznik nadprądowy S304 serii TX3 to czterobiegunowy aparat modułowy o prądzie znamionowym 13 A i charakterystyce C, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) oraz 10 kA (IEC 60947-2) urządzenie skutecznie zabezpiecza instalacje w różnych warunkach zwarciowych.

• Prąd znamionowy 13 A: idealny do obwodów o umiarkowanym obciążeniu, zapewnia bezpieczną pracę bez ryzyka przegrzania przewodów i styków.
• Charakterystyka C: wyzwalanie przy prądzie od 5 do 10 krotności prądu znamionowego, przeznaczona dla odbiorników o charakterze indukcyjnym (silniki, transformatory) oraz instalacji z dużymi prądami rozruchowymi.
• 4-biegunowa konstrukcja (4P): chroni wszystkie trzy fazy oraz przewód neutralny, co jest niezbędne w obwodach trójfazowych z wydzielonym N.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA według IEC 60898-1 i 10 kA według IEC 60947-2: gwarantuje skuteczne przerywanie zwarć o wysokich prądach, zwiększając bezpieczeństwo instalacji.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy – umożliwia dostosowanie wyłącznika do wymagań automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 spełnia wymagania norm IEC 60898-1 (do 6 kA) oraz IEC 60947-2 (do 10 kA). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S304 C13A sprawdza się w różnorodnych instalacjach wymagających selektywnej ochrony przeciążeniowej i zwarciowej. Dzięki charakterystyce C jest szczególnie polecany do obwodów z odbiornikami o podwyższonym prądzie rozruchowym.

• Ochrona obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających silniki elektryczne, pompy, sprężarki i inne urządzenia indukcyjne.
• Stosowanie w instalacjach wymagających rozszerzenia o styki pomocnicze i wyzwalacze – np. w systemach automatyki budynkowej i sterowania.
• Jako główne zabezpieczenie w tablicach rozdzielczych dla obwodów gniazd wtyczkowych i oświetleniowych o podwyższonych prądach rozruchowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz dopuszczalne przekroje przewodów (zalecane dostosowane do prądu 13 A) znajdziesz w dokumentacji technicznej producenta. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie stosuj bezpośredniego podłączania bloków różnicowoprądowych – wyłącznik nie przewiduje takiej opcji. Po instalacji sprawdź poprawność działania poprzez załączenie i wyłączenie dźwignią w kolorze czarnym.

FAQ

• Czy wyłącznik nadprądowy S304 może współpracować z blokiem różnicowoprądowym? Nie, zgodnie z danymi producenta model 403561 nie umożliwia przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować osobny wyłącznik RCD lub inny aparat z serii przewidzianej do takiej współpracy.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka C, co oznacza, że wyłączenie obwodu następuje przy prądzie od 5 do 10 krotności prądu znamionowego (13 A). Jest zalecana do obwodów z silnikami i odbiornikami o prądach rozruchowych wyższych niż 3-5 In.
• Czy można dołożyć do niego styki pomocnicze lub wyzwalacz? Tak, wyłącznik jest przystosowany do wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/podnapięciowe oraz napędy z serii DX3. Pozwala to na sygnalizację stanu pracy, zdalne wyłączanie oraz integrację z systemami automatyki.
