Wyłącznik nadprądowy S304 4P C 10A 6kA serii TX3 | 403560 Legrand

Opis i Kluczowe Cechy

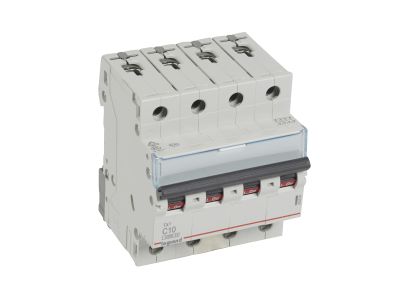

Wyłącznik nadprądowy S304 serii TX3 (symbol 403560) to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 10 A, przeznaczony do ochrony przewodów i urządzeń przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC 60898-1) i 10 kA (wg IEC 60947-2) zapewnia skuteczną ochronę w instalacjach niskiego napięcia. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów o małym i średnim obciążeniu, np. oświetlenia, gniazd wtyczkowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – dedykowana do odbiorników o charakterze indukcyjnym, takich jak silniki, transformatory.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka wydajność zwarciowa zapewniająca bezpieczne wyłączenie nawet w trudnych warunkach sieci.
• 4 bieguny (4P): Zabezpieczenie trzech faz oraz przewodu neutralnego w instalacjach trójfazowych z przewodem N.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla przemysłowych zastosowań niskonapięciowych). Posiada certyfikat CE i jest zgodny z zasadami bezpieczeństwa obowiązującymi w Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnej charakterystyce i kompaktowej budowie, wyłącznik sprawdza się w wielu rodzajach instalacji elektrycznych.

• Ochrona obwodów odbiorczych w rozdzielnicach mieszkaniowych i biurowych.
• Zabezpieczanie linii zasilających urządzenia przemysłowe, maszyny, pompy, wentylatory.
• Stosowanie w automatyce budynkowej jako element zabezpieczenia sterowników i przekaźników.
• Rozbudowa istniejących instalacji o dodatkowe funkcje dzięki modułowym akcesoriom serii DX3.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie z oznakowaniem biegunów, stosując przekroje dobrane do prądu znamionowego (zalecany 1,5–4 mm² dla 10 A). Moment dokręcania śrub zaciskowych zgodnie z dokumentacją producenta (typowy 2–3 Nm). Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: wyłącznik nie może być łączony z blokami różnicowoprądowymi.

FAQ

• Czy wyłącznik nadprądowy S304 TX3 można wyposażyć w styki pomocnicze? Tak, istnieje możliwość zamontowania styków pomocniczych, wyzwalaczy i napędów z serii DX3, co pozwala na sygnalizację stanu lub zdalne wyłączanie.
• Jaka jest różnica między podanymi zdolnościami łączeniowymi 6 kA i 10 kA? 6 kA odnosi się do normy IEC 60898-1 (instalacje domowe), natomiast 10 kA do IEC 60947-2 (zastosowania przemysłowe). Obie wartości są zadeklarowane przez producenta dla odpowiednich norm.
• Dlaczego nie można podłączać bloków różnicowoprądowych do tego wyłącznika? Konstrukcja wyłącznika nie przewiduje bezpośredniego przyłączania modułów RCD. Do ochrony różnicowoprądowej należy zastosować dedykowane wyłączniki różnicowoprądowe serii TX3 lub inne kompatybilne.
