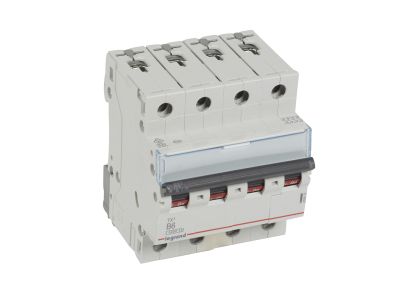

Wyłącznik nadprądowy S304 4P B 6A 6kA serii TX3 | 403413 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 (symbol 403413) to czterobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 6 A. Przeznaczony do ochrony obwodów instalacji niskiego napięcia, zapewnia bezpieczne odłączanie w warunkach przeciążenia i zwarcia. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 gwarantuje skuteczną ochronę nawet w sieciach o podwyższonych wymaganiach. Szerokość 4 modułów (70 mm) umożliwia montaż w standardowych rozdzielnicach na szynie TH35.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o małym poborze mocy, np. oświetlenia lub gniazd wtykowych, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 In, idealna do obwodów z odbiornikami rezystancyjnymi i bez dużych prądów rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych, zapewniająca bezpieczeństwo instalacji i urządzeń końcowych.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja pozwalająca na oszczędność miejsca w rozdzielnicy, przy jednoczesnym zachowaniu pełnej funkcjonalności czterobiegunowej.
• Możliwość wyposażenia w akcesoria serii DX³: Styki pomocnicze, wyzwalacze napięciowe i napędy umożliwiają rozbudowę systemu sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC 60898-1 (dla aparatury w instalacjach niskiego napięcia) oraz IEC 60947-2 (dla łączników niskonapięciowych). Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S304 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych. Dzięki charakterystyce B i prądowi 6 A sprawdza się w ochronie obwodów o charakterze rezystancyjnym oraz w obwodach sterowania.

• Ochrona obwodów oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych i obwodów ogólnego przeznaczenia.
• Wykorzystanie w szafach sterowniczych do ochrony obwodów sterowania i sygnalizacji.
• Element systemów automatyki budynkowej wymagających niezawodnej ochrony nadprądowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przyłączanie przewodów możliwe za pomocą szyn grzebieniowych lub sztyftowych. Dobór przekroju przewodów należy dostosować do prądu znamionowego 6 A oraz warunków obciążenia. Zaleca się dokręcanie zacisków z momentem zgodnym z dokumentacją producenta. Uwaga: brak możliwości bezpośredniego przyłączania bloków różnicowoprądowych – w przypadku potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3-5 krotności prądu znamionowego, co czyni ją odpowiednią dla obwodów o małych prądach rozruchowych (np. oświetlenie, gniazda). Dla urządzeń z silnikami lub transformatorami zaleca się charakterystykę C (5-10 In).
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Zgodnie z deklaracją producenta: 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2. Wartość zależy od normy, według której jest badana.
• Czy można podłączyć do niego wyzwalacz wzrostowy lub podnapięciowy? Tak, wyłącznik można wyposażyć w wyzwalacze napięciowe oraz styki pomocnicze z serii DX³, co umożliwia zdalne wyłączanie lub sygnalizację stanu.
