Wyłącznik nadprądowy S304 4P B 6A 6kA serii DX3 | 407621 Legrand

Opis i Kluczowe Cechy

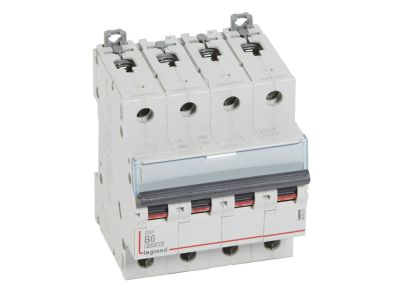

Wyłącznik nadprądowy S304 4P B 6A 6kA serii DX3 (symbol 407621) to czterobiegunowy wyłącznik o prądzie znamionowym 6A i charakterystyce B, przeznaczony do montażu na szynie TH35. Zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w obwodach napięcia 400 V AC. Dzięki szerokości 4 modułów (70 mm) zajmuje przewidywalną przestrzeń w rozdzielnicy, ułatwiając planowanie instalacji.

• Charakterystyka B: Gwarantuje szybkie wyzwalanie przy przeciążeniach od 3 do 5 razy prądu znamionowego – idealna do zabezpieczania obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na skutki zwarć, zwiększająca bezpieczeństwo instalacji i trwałość urządzenia.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, a także łączyć z blokami różnicowoprądowymi – co pozwala na elastyczne dostosowanie do wymagań systemu.
• Kompatybilność z szynami grzebieniowymi i systemem HX3: Umożliwia szybkie i estetyczne połączenia wielotorowe oraz optymalne rozdział energii do 125 A.
• Dźwignia załączająca w kolorze czarnym: Wyraźna wizualna informacja o stanie pracy – załączony / wyłączony – ułatwiająca obsługę i diagnostykę.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA). Posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S304 4P B 6A znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów napięcia 400 V AC. Sprawdza się szczególnie w instalacjach z obciążeniami rezystancyjnymi oraz małymi silnikami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych oraz odbiorników o małej mocy w systemach gniazd.
• Sterowanie i ochrona linii zasilających w automatyce budynkowej (np. kotły, pompy, wentylatory).
• Jako element wyjściowy w rozdzielnicach głównych i podrozdzielnicach, z możliwością rozbudowy o moduły różnicowoprądowe i pomocnicze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy stosować moment dokręcania zacisków zgodny z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 6 A oraz warunków zwarciowych. Przed rozpoczęciem prac upewnij się, że instalacja jest wyłączona spod napięcia.

FAQ

• Czy wyłącznik nadprądowy S304 ma podświetlenie? Nie, stan załączenia sygnalizowany jest wyłącznie mechaniczną pozycją dźwigni (góra – załączony, dół – wyłączony). Nie zastosowano podświetlenia LED.
• Jaki jest stopień ochrony wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20. Wyłącznik S304 nie posiada deklarowanego wyższego IP – wymaga zabudowy w rozdzielnicy chroniącej przed dotykiem i wilgocią.
• Jaka jest charakterystyka wyzwalania wyłącznika (tryb pracy styku)? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy przeciążeniach od 3 do 5 razy prądu znamionowego (6 A). Jest przeznaczony do ochrony obwodów o charakterze rezystancyjnym i małej indukcyjności (np. oświetlenie, gniazda).
