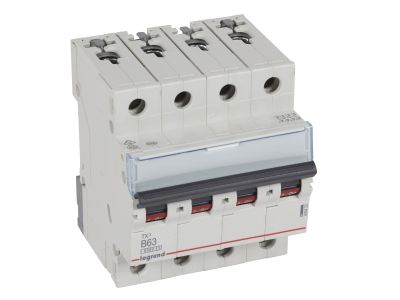

Wyłącznik nadprądowy S304 4P B 63A 6kA serii TX3 | 403423 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P B 63A 6kA serii TX3 (symbol 403423) to czterobiegunowy wyłącznik nadprądowy o prądzie znamionowym 63 A, charakteryzujący się krzywą B. Zaprojektowany do montażu na szynie TH35 (4 moduły, szerokość 17,5 mm każdy), zapewnia ochronę obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2) gwarantuje bezpieczne wyłączanie w warunkach awaryjnych.

• Prąd znamionowy 63 A – charakterystyka B: Zapewnia ochronę obwodów o znacznym obciążeniu przed przeciążeniem i zwarciem, szczególnie w instalacjach, gdzie spodziewane są niewielkie prądy zwarciowe (np. obwody gniazd wtykowych).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.
• 4-biegunowy (4P) – napięcie 400 V~: Idealny do zabezpieczania obwodów trójfazowych z przewodem neutralnym, zapewniając jednoczesne odłączenie wszystkich biegunów.
• Szerokość 4 modułów (17,5 mm każdy): Kompaktowa konstrukcja umożliwia łatwy montaż w rozdzielnicach modułowych na szynie TH35.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Zwiększa elastyczność systemu – można zdalnie kontrolować stan wyłącznika lub wykorzystywać go w automatyce.
• Dźwignia załączająca w kolorze czarnym: Wyraźne oznaczenie położenia (włącz/wyłącz) ułatwia szybką identyfikację stanu łączeniowego.

Zgodność z Normami

Wyłącznik nadprądowy S304 serii TX3 został zaprojektowany zgodnie z normami IEC 60898-1 oraz IEC 60947-2, co potwierdza jego parametry zwarciowe i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy 4P B 63A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych. Sprawdza się w zastosowaniach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników o charakterze rezystancyjnym i indukcyjnym w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe i zalicznikowe.
• Element systemów automatyki budynkowej – możliwość rozbudowy o styki pomocnicze serii DX3 do sygnalizacji stanu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków obciążenia. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Wyłącznik może być łączony za pomocą szyn grzebieniowych lub sztyftowych; nie jest przeznaczony do współpracy z blokami różnicowoprądowymi. Przed przystąpieniem do prac należy upewnić się, że wszystkie źródła napięcia są odłączone i zabezpieczone przed przypadkowym załączeniem.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Dla normy IEC 60898-1 wynosi 6 kA dla napięcia 230/400 V~, a dla normy IEC 60947-2 – 10 kA (przy tym samym napięciu).
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień IP20 (ochrona przed dotykiem palcem), ale należy to sprawdzić w dokumentacji technicznej. W przypadku montażu w rozdzielnicy IP odpowiedni stopień zapewnia obudowa.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, zgodnie z danymi producenta wyłącznik S304 serii TX3 nie umożliwia przyłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować wyłącznik różnicowoprądowy w oddzielnym obwodzie lub użyć innego modelu wyłącznika z możliwością współpracy.
