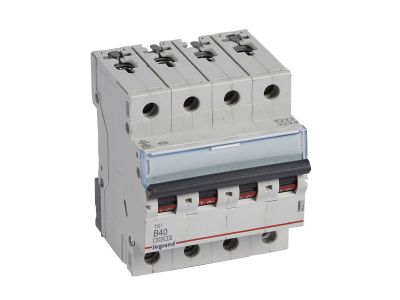

Wyłącznik nadprądowy S304 4P B 40A 6kA serii TX3 | 403421 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 (symbol 403421) serii TX3 to czterobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 40 A. Przeznaczony do zabezpieczania instalacji 230/400 V przed przeciążeniami i zwarciami. Zapewnia znamionową zwarciową zdolność łączeniową 6 kA według normy IEC 60898-1 oraz 10 kA według IEC 60947-2, co gwarantuje bezpieczeństwo w warunkach domowych i przemysłowych. Szerokość 4 modułów (70 mm) ułatwia zabudowę na szynie TH35 w rozdzielnicach modułowych.

• Prąd znamionowy 40 A i charakterystyka B: Odpowiedni do zabezpieczania obwodów odbiorników o małym prądzie rozruchowym (oświetlenie, gniazda, małe urządzenia) – szybkie wyłączenie przy zwarciu bez zbędnych zadziałań podczas normalnej pracy.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zapewnia skuteczną ochronę instalacji i urządzeń w sieciach o dużym potencjale zwarciowym.
• 4 bieguny (4P): Kompleksowa ochrona wszystkich trzech faz oraz przewodu neutralnego – idealny do układów TN-C-S, TN-S i TT.
• Szerokość 4 modułów (70 mm): Standardowy wymiar umożliwiający łatwe połączenie z szynami grzebieniowymi i akcesoriami modułowymi; możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.
• Montaż na szynie TH35: Pewny i szybki montaż w rozdzielnicach zgodnie z systemem DIN, z możliwością przyłączania przewodów za pomocą szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S304 serii TX3 spełnia wymagania norm IEC 60898-1 (instalacje domowe i podobne) oraz IEC 60947-2 (zastosowania przemysłowe). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce B i prądzie 40 A wyłącznik nadaje się do zabezpieczania obwodów o niewielkich prądach rozruchowych w budynkach mieszkalnych, biurowych i lekkim przemyśle.

• Zabezpieczenie obwodów gniazd wtyczkowych i oświetlenia w instalacjach 3-fazowych.
• Ochrona linii zasilających małe maszyny i urządzenia przemysłowe (np. wentylatory, pompy, nagrzewnice).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej.
• Współpraca z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy) w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Możliwe jest przyłączanie przewodów za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych – w razie potrzeby zastosować odrębny wyłącznik różnicowoprądowy.

FAQ

• Czy wyłącznik ma wbudowaną sygnalizację lub podświetlenie? Nie, wyłącznik S304 nie posiada podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni (góra – załączony, dół – wyłączony).
• Jaka jest znamionowa zdolność zwarciowa tego wyłącznika? W zależności od przyjętej normy: 6 kA według IEC 60898-1 (dla instalacji domowych) oraz 10 kA według IEC 60947-2 (dla zastosowań przemysłowych). Obie wartości obowiązują przy napięciu 230/400 V~.
• Czy można do tego wyłącznika dołożyć styki pomocnicze? Tak, istnieje możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3. Należy pamiętać, że nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych.
