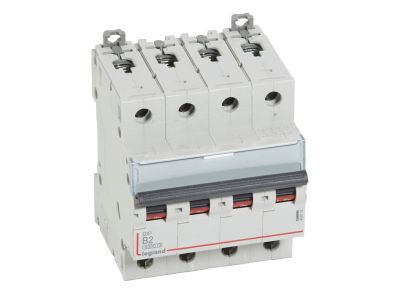

Wyłącznik nadprądowy S304 4P B 2A 6kA serii DX3 | 407618 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii DX3 to czterobiegunowe zabezpieczenie o charakterystyce B i prądzie znamionowym 2 A, przeznaczone do ochrony obwodów 400 V~. Jego szerokość 4 modułów (70 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej, a wysoka zdolność zwarciowa (6 kA według IEC/EN 60898-1 i 10 kA według IEC/EN 60947-2) gwarantuje skuteczną ochronę nawet przy dużych prądach zwarcia.

• Prąd znamionowy 2 A: Precyzyjna ochrona obwodów o niewielkim obciążeniu – idealna do zasilania układów sterowania, oświetlenia czy małych odbiorników bez ryzyka zbędnego wyzwalania.
• Charakterystyka B (3–5 In): Szybkie wyzwalanie przy zwarciach, odpowiednie dla obwodów bez dużych prądów rozruchowych (np. żarówki, elektronika), co minimalizuje ryzyko uszkodzenia urządzeń.
• Zdolność zwarciowa 6 kA / 10 kA: Wysoki poziom bezpieczeństwa w instalacjach niskiego napięcia – potwierdzony podwójną certyfikacją zgodnie z IEC/EN 60898-1 oraz IEC/EN 60947-2.
• 4 moduły (70 mm): Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach, oszczędzając miejsce na dodatkowe aparaty.
• Kompatybilność z systemem HX3 i rozszerzenia: Możliwość przyłączania szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe – elastyczna konfiguracja w ramach Systemu Optymalnego Rozdziału Energii.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 400 V~) oraz IEC/EN 60947-2 (10 kA przy 400 V~), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada certyfikat CE.

Zastosowanie

Dzięki charakterystyce B i prądowi 2 A wyłącznik nadprądowy S304 sprawdza się tam, gdzie wymagana jest precyzyjna ochrona obwodów o małym poborze mocy.

• Ochrona obwodów oświetlenia (żarowe, LED, fluorescencyjne) w budynkach mieszkalnych i biurowych.
• Zabezpieczenie układów sterowania i automatyki – zasilanie styczników, przekaźników, sterowników PLC.
• Ochrona obwodów sygnalizacji i przycisków sterowniczych w instalacjach przemysłowych.
• Zabezpieczenie transformatorów sygnałowych, czujników i innych urządzeń o małym prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S304 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 2 A. Moment dokręcania zacisków oraz zalecane wartości momentu znajdują się w dokumentacji technicznej producenta. Przed podłączeniem sprawdź zgodność parametrów sieci i odbiorników z danymi znamionowymi wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S304? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie od 3 do 5-krotności prądu znamionowego (3–5 × 2 A = 6–10 A). Jest to optymalne dla obwodów bez dużych prądów rozruchowych.
• Czy wyłącznik może być stosowany w obwodach trójfazowych 400 V? Tak, model 4-biegunowy (4P) przeznaczony jest do sieci trójfazowych z przewodem neutralnym, o napięciu znamionowym 400 V~.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Tak, wyłącznik S304 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3 (np. poprzez system HX3). Należy jednak sprawdzić kompatybilność mechaniczną i elektryczną zgodnie z instrukcją producenta.
