Wyłącznik nadprądowy S304 4P B 25A 6kA serii TX3 | 403419 Legrand

Opis i Kluczowe Cechy

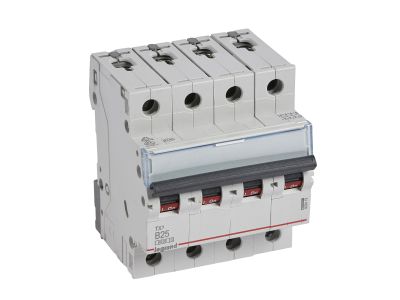

Wyłącznik nadprądowy S304 serii TX3 (symbol 403419) to czterobiegunowy aparat modułowy o prądzie znamionowym 25 A i charakterystyce B, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2) zapewnia bezpieczne wyłączanie prądów zwarciowych w instalacjach 230/400 V. Szerokość 4 modułów (70 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A i charakterystyka B: Gwarantuje selektywną ochronę w obwodach z przewagą odbiorników rezystancyjnych, silników małej mocy oraz instalacji oświetleniowych, minimalizując zbędne zadziałania przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe zwiększa bezpieczeństwo instalacji i urządzeń odbiorczych.
• Konstrukcja 4P (czterobiegunowa): Odpowiedni do zasilania trójfazowego z przewodem neutralnym – chroni wszystkie trzy fazy oraz N w jednej obudowie.
• Szerokość 4 moduły (70 mm): Kompaktowe wymiary pozwalają zaoszczędzić miejsce w rozdzielnicy, ułatwiając projektowanie układu modularnego.
• Możliwość wyposażenia w akcesoria serii DX3: Złączka do styków pomocniczych, wyzwalaczy wzrostowych/napięciowych i napędów elektrycznych umożliwia rozbudowę funkcji bez konieczności zmiany aparatu.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC 60898-1 (dla instalacji niskiego napięcia) oraz IEC 60947-2 (dla łączników niskonapięciowych) w zakresie ochrony przeciążeniowej i zwarciowej. Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S304 serii TX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych. Charakterystyka B predestynuje go do ochrony obwodów o małym prądzie rozruchowym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach 230/400 V.
• Zabezpieczanie silników małej mocy (pompy, wentylatory, klimatyzatory) w połączeniu z przekaźnikiem przeciążeniowym.
• Stosowanie w szafach sterowniczych jako element zabezpieczenia zasilania układów PLC, styczników i innych urządzeń modułowych.
• Tworzenie selektywnych systemów ochrony w rozdzielnicach drugiego i trzeciego stopnia (przy odpowiednim doborze wartości prądu i charakterystyki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E lub D). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Zaciski przyłączeniowe dostosowane są do przewodów o przekroju dobranym do prądu 25 A oraz zwarciowej zdolności łączeniowej – zaleca się stosowanie przewodów miedzianych 1,5÷4 mm². Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji technicznej producenta. Dopuszcza się łączenie za pomocą szyn grzebieniowych lub sztyftowych. Nie wolno podłączać do wyłącznika bloków różnicowoprądowych (brak możliwości współpracy). Po instalacji sprawdź działanie poprzez ręczne załączenie i wyłączenie dźwignią.

FAQ

• Czy wyłącznik nadprądowy S304 można łączyć z wyłącznikiem różnicowoprądowym? Nie, konstrukcja aparatu uniemożliwia bezpośrednie przyłączenie bloku różnicowoprądowego. W razie potrzeby ochrony różnicowej należy zastosować oddzielny wyłącznik różnicowoprądowy.
• Jakie są wymiary modularne wyłącznika? Szerokość wynosi 4 moduły, co odpowiada 70 mm (4 × 17,5 mm). Jest to standardowa wielkość dla czterobiegunowych wyłączników nadprądowych.
• Do jakich obwodów najlepiej nadaje się charakterystyka B? Charakterystyka B (wyzwalanie przy 3–5 wartości prądu znamionowego) jest zalecana do obwodów, w których prąd rozruchowy nie przekracza 3‑krotności prądu znamionowego – np. oświetlenie, gniazda, rezystancyjne odbiorniki grzewcze. Zapewnia szybkie wyłączanie przy zwarciu, a jednocześnie unika zbędnych wyłączeń przy krótkotrwałych przeciążeniach.
