Wyłącznik nadprądowy S304 4P B 20A 6kA serii TX3 | 403418 Legrand

Opis i Kluczowe Cechy

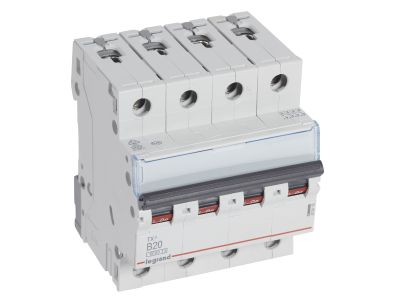

Wyłącznik nadprądowy S304 serii TX3 (symbol 403418) to czterobiegunowe urządzenie ochronne przeznaczone do instalacji niskiego napięcia. Charakteryzuje się prądem znamionowym 20 A i charakterystyką B – zapewnia selektywne wyłączanie w przypadku zwarć i przeciążeń w obwodach o odbiornikach rezystancyjnych lub małym prądzie rozruchowym. Szerokość 4 modułów (70 mm) pozwala na kompaktowy montaż na szynie TH35, oszczędzając miejsce w rozdzielnicy.

• 4 bieguny (4P) 400 V~: Zabezpiecza jednocześnie trzy fazy oraz przewód neutralny, co jest niezbędne w sieciach trójfazowych – kompleksowa ochrona całego obwodu.
• Prąd znamionowy 20 A (charakterystyka B): Idealny do obwodów gniazd wtykowych, oświetlenia i odbiorników o niewielkich prądach rozruchowych – gwarantuje szybkie wyłączenie przy przeciążeniu.
• Znamionowa zdolność zwarciowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe – bezpieczne wyłączenie nawet przy krótkotrwałych przeciążeniach sieci.
• Montaż na szynie TH35 (DIN) i łączenie szynami grzebieniowymi: Łatwa i szybka instalacja w rozdzielnicy oraz możliwość tworzenia zgrupowań bez skomplikowanego okablowania.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerzalność funkcjonalna – sygnalizacja położenia, sterowanie zdalne, dodatkowe zabezpieczenia.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania międzynarodowych norm IEC 60898-1 (znamionowa zdolność łączeniowa 6000 A) oraz IEC 60947-2 (znamionowa zdolność łączeniowa 10 000 A). Produkt jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowy S304 znajduje zastosowanie przede wszystkim w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest zabezpieczenie obwodów trójfazowych. Sprawdza się w instalacjach:

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie obwodów odbiorczych w małych zakładach produkcyjnych i warsztatach.
• Jako wyłącznik główny w rozdzielnicach podrzędnych (przy zachowaniu odpowiedniego doboru prądu).
• W systemach automatyki budynkowej – jako element zabezpieczający obwody sterownicze.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy zainstalować na szynie TH35/DIN w rozdzielnicy, z zachowaniem momentu dokręcania zacisków podanego w dokumentacji producenta. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A oraz warunkami obciążenia. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. W przypadku stosowania szyn grzebieniowych lub sztyftowych należy upewnić się, że są one kompatybilne z wyłącznikami serii TX3. Nie przewidziano bezpośredniego podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik można wyposażyć w styk pomocniczy? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych z serii DX3 – umożliwia to sygnalizację położenia i zdalne sterowanie.
• Jaka jest znamionowa zdolność zwarciowa tego modelu? Dla normy IEC 60898-1 wynosi 6 kA, natomiast dla IEC 60947-2 – 10 kA. Oba parametry dotyczą napięcia 230/400 V~.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, konstrukcja wyłącznika S304 nie przewiduje bezpośredniego sprzęgania z modułami różnicowoprądowymi. Do zabezpieczenia różnicowego należy dobrać odpowiedni wyłącznik różnicowoprądowy lub dedykowany układ.
