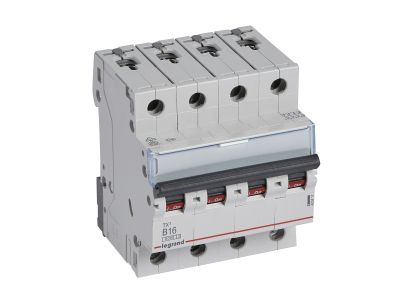

Wyłącznik nadprądowy S304 4P B 16A 6kA serii TX3 | 403417 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 firmy Legrand o symbolu 403417 to czterobiegunowe urządzenie o charakterystyce B i prądzie znamionowym 16 A. Zapewnia skuteczną ochronę obwodów przed zwarciami i przeciążeniami przy napięciu 400 V~. Szerokość 4 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicy na szynie TH35.

• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie w przypadku zwarć o znacznym prądzie, zapewniając ochronę instalacji i urządzeń.
• Charakterystyka B: Szybkie wyzwalanie przy przeciążeniach i zwarciach, idealne do zabezpieczania obwodów o charakterze rezystancyjnym, np. oświetlenia czy gniazd w budynkach mieszkalnych.
• Prąd znamionowy 16 A: Odpowiedni dla obwodów o średnim obciążeniu, np. grupy gniazd wtyczkowych lub linii oświetleniowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę funkcji sterowania i sygnalizacji w automatyce budynkowej i przemysłowej.
• Przyłączanie za pomocą szyn grzebieniowych lub sztyftowych: Przyspiesza i porządkuje okablowanie w rozdzielnicy, ułatwiając montaż i konserwację.

Zgodność z Normami

Produkt spełnia wymagania norm IEC 60898-1 (dla obwodów domowych i podobnych) oraz IEC 60947-2 (dla wyłączników nadprądowych w zastosowaniach przemysłowych). Oznaczenie CE potwierdza zgodność z europejskimi dyrektywami. Urządzenie przeznaczone jest do montażu przez wykwalifikowany personel z uprawnieniami SEP.

Zastosowanie

Wyłącznik nadprądowy S304 4P B 16A TX3 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkim przemyśle. Charakterystyka B czyni go szczególnie odpowiednim do obwodów o niskich prądach rozruchowych.

• Zabezpieczenie linii gniazd wtyczkowych w instalacjach domowych (np. pokoje, kuchnie).
• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciami i przeciążeniami.
• Rozbudowa o wyzwalacze wzrostowe, podnapięciowe lub napędy w systemach automatyki budynkowej (wymagane moduły DX3).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że nie może zostać przypadkowo załączone. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta (zalecany moment w zakresie 1,2–2,0 Nm, przekrój do 25 mm² dla przewodów miedzianych). Możliwe jest łączenie szyn grzebieniowych lub sztyftowych dla uporządkowania okablowania. Nie należy podłączać bloków różnicowoprądowych bezpośrednio do wyłącznika – wymagają one oddzielnego montażu.

FAQ

• Czy wyłącznik nadprądowy S304 TX3 ma podświetlenie? Wyłącznik nie posiada wbudowanego podświetlenia. Dźwignia załączająca jest czarna, a stan załączenia sygnalizowany jest położeniem dźwigni (w górę – włączony, w dół – wyłączony). Osobne sygnalizatory można dodać za pomocą styków pomocniczych serii DX3.
• Jaki jest stopień ochrony obudowy? W danych produktu nie podano stopnia ochrony IP. Standardowo aparatura modułowa do rozdzielnic ma stopień ochrony IP20 dla części przednich. Aby uzyskać wyższą ochronę, należy stosować obudowy rozdzielnic z odpowiednimi uszczelkami.
• Jaka jest gwarantowana trwałość mechaniczna i elektryczna wyłącznika? Producent nie podaje w danych wejściowych konkretnych wartości trwałości mechanicznej/elektrycznej. Wyłącznik jest przystosowany do pracy ciągłej przy prądzie znamionowym 16 A. W przypadku wątpliwości prosimy o kontakt z doradcą technicznym.
