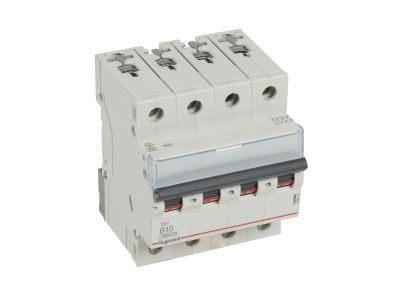

Wyłącznik nadprądowy S304 4P B 10A 6kA serii TX3 | 403415 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P B 10A 6kA serii TX3 (symbol 403415) to czterobiegunowe urządzenie ochronne przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki prądowi znamionowemu 10 A i charakterystyce B zapewnia skuteczną ochronę przewodów i odbiorników w obwodach 230/400 V AC. Jego wysoka zdolność zwarciowa 6 kA (wg IEC 60898-1) i 10 kA (wg IEC 60947-2) gwarantuje niezawodne działanie przy zwarciu. Urządzenie zajmuje 4 moduły (70 mm), co pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc przewody przed przeciążeniem i przegrzaniem.
• Charakterystyka B: Szybkie wyłączanie przy prądach zwarciowych – idealna do ochrony obwodów z odbiornikami o charakterze rezystancyjnym i małym prądzie rozruchowym (np. oświetlenie, gniazda).
• Znamionowa zdolność zwarciowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji i ciągłość zasilania.
• Czterobiegunowy (4P): Umożliwia zabezpieczenie trzech faz i przewodu neutralnego w sieci 400 V AC.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy pozwalają na sygnalizację stanu, zdalne sterowanie i rozbudowę systemu.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi/sztyftowymi: Ułatwia szybką instalację oraz dystrybucję zasilania w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC 60898-1 (znamionowa zdolność zwarciowa 6 kA przy 230/400 V AC) oraz IEC 60947-2 (zdolność zwarciowa 10 kA przy 230/400 V AC). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S304 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się w różnorodnych obwodach końcowych i rozdzielnicach.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów oświetleniowych z odbiornikami o charakterze rezystancyjnym (żarówki, LED).
• Ochrona obwodów siłowych (silniki małej mocy, pompy, wentylatory) w instalacjach komercyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (wspornik DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym i obciążalnością długotrwałą. Moment dokręcania zacisków oraz wymagane parametry podane są w dokumentacji technicznej producenta. Dozwolone jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: nie ma możliwości bezpośredniego podłączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S304 można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3. Umożliwia to sygnalizację stanu wyłącznika, zdalne wyłączanie oraz integrację z systemami automatyki.
• Jaka jest znamionowa zdolność zwarciowa tego wyłącznika? Według normy IEC 60898-1 wynosi 6 kA przy 230/400 V AC, natomiast według IEC 60947-2 – 10 kA przy tym samym napięciu. W zależności od wymagań instalacji wyższa wartość (10 kA) ma zastosowanie w obwodach o większej mocy zwarciowej.
• Czy do wyłącznika można podłączyć blok różnicowoprądowy? Nie, według danych producenta wyłącznik nadprądowy S304 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. W przypadku konieczności ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy lub aparat kombinowany.
