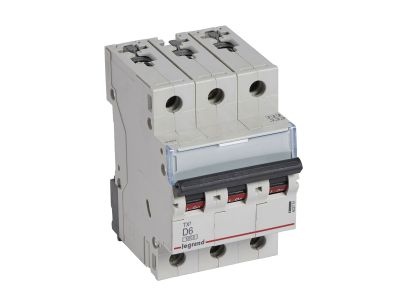

Wyłącznik nadprądowy S303 3P D 6A 6kA serii TX3 | 403751 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 to trójbiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 6 A, zaprojektowany do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 zapewnia bezpieczeństwo zarówno w instalacjach domowych, jak i przemysłowych. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Charakterystyka D – 6 A: Opóźnione wyzwalanie przystosowane do obwodów z dużymi prądami rozruchowymi, np. silników elektrycznych, bez ryzyka zbędnego wyłączenia.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe gwarantuje skuteczną ochronę instalacji i urządzeń końcowych w różnych warunkach.
• Szerokość 3 moduły (52,5 mm): Kompaktowa zabudowa oszczędza miejsce w rozdzielnicy, pozwalając na zastosowanie w ograniczonej przestrzeni.
• Montaż na szynie TH35: Szybki i stabilny montaż bez użycia narzędzi, zgodny ze standardem DIN.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają indywidualne dostosowanie do potrzeb automatyki – zwiększa to elastyczność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S303 z charakterystyką D i prądem 6 A sprawdza się w obwodach, gdzie występują impulsy prądowe podczas rozruchu. Najczęściej stosuje się go w:

• Ochronie obwodów silników elektrycznych, pomp, wentylatorów i sprężarek – charakterystyka D zapobiega fałszywym wyłączeniom.
• Instalacjach przemysłowych i maszynowych – wysoka zdolność zwarciowa 10 kA zapewnia niezawodność w warunkach przemysłowych.
• Rozdzielnicach sterowniczych i automatyce budynkowej – możliwość współpracy z akcesoriami DX3 (styki pomocnicze, wyzwalacze) ułatwia integrację z systemami PLC.
• Obwodach oświetleniowych o dużym prądzie załączania (np. lampy wyładowcze) – selektywność charakterystyki D minimalizuje ryzyko zbędnego wyłączenia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Aparat przeznaczony jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 6 A oraz spodziewanego obciążenia. Moment dokręcania zacisków stosuj według dokumentacji technicznej producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na trwałość połączeń. Nie ma możliwości przyłączania bloków różnicowoprądowych bezpośrednio do wyłącznika. Do dalszej rozbudowy używaj dedykowanych akcesoriów serii DX3.

FAQ

• Jakie jest przeznaczenie charakterystyki D w wyłączniku S303? Charakterystyka D (z podwójnym opóźnieniem) jest zaprojektowana do obwodów z dużymi prądami rozruchowymi – typowo silniki, transformatory, baterie kondensatorów. Wyłącznik nie wyłącza się podczas krótkotrwałych skoków prądu (do kilkunastu krotności prądu znamionowego), zapewniając ciągłość pracy.
• Czy można dołączyć do wyłącznika S303 styki pomocnicze lub wyzwalacz? Tak, wyłącznik został przystosowany do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami. Umożliwia to sygnalizację stanu pracy lub zdalne wyłączanie.
• Jaka jest różnica między zdolnością zwarciową 6 kA a 10 kA? Wartość 6 kA odnosi się do normy IEC 60898-1 (standardowe instalacje domowe i biurowe), natomiast 10 kA według IEC 60947-2 dotyczy zastosowań przemysłowych o większych prądach zwarciowych. Wyłącznik spełnia obie normy, dzięki czemu nadaje się zarówno do obwodów typowych, jak i wymagających wyższej wytrzymałości.
