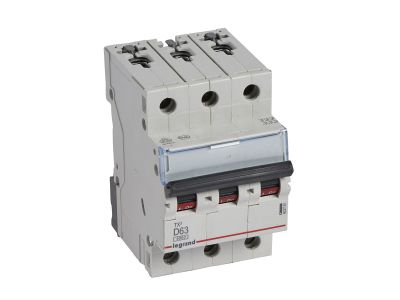

Wyłącznik nadprądowy S303 3P D 63A 6kA serii TX3 | 403761 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 3P D 63A serii TX3 (symbol 403761) to trójbiegunowe urządzenie ochronne przeznaczone do montażu na szynie TH35 w rozdzielnicach. Dzięki charakterystyce D oraz prądowi znamionowemu 63 A zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w obwodach o dużych prądach rozruchowych, takich jak silniki czy transformatory. Znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 przy napięciu 230/400 V AC. Szerokość modułu: 3 moduły (52,5 mm).

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko zadziałania przy normalnym użytkowaniu.
• Charakterystyka D: Zaprojektowana do ochrony obwodów z urządzeniami o wysokim prądzie rozruchowym – wyzwalanie przy prądzie 10–20 krotności prądu znamionowego.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje skuteczne wyłączenie zwarć o dużym prądzie, zwiększając bezpieczeństwo instalacji.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicach i oszczędza miejsce na szynie TH35.
• Możliwość wyposażenia w akcesoria z serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają rozbudowę funkcjonalności – np. zdalne wyłączanie lub sygnalizację stanu.
• Montaż na szynie TH35 i łączenie szynami grzebieniowymi/sztyftowymi: Szybka i elastyczna instalacja w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V AC) oraz IEC 60947-2 (10 kA przy 230/400 V AC). Posiada certyfikat CE zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D i dużemu prądowi znamionowemu wyłącznik S303 znajduje zastosowanie w obwodach o znacznym obciążeniu i wysokich prądach rozruchowych. Idealnie nadaje się do zabezpieczania:

• Obwodów silników elektrycznych, pomp, sprężarek i wentylatorów.
• Linii zasilających transformatory, dławiki i inne urządzenia indukcyjne.
• Rozdzielnic przemysłowych oraz budynkowych wymagających charakterystyki D.
• Systemów automatyki budynkowej, gdzie konieczna jest niezawodna ochrona zwarciowa i przeciążeniowa.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie znajduje się pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z normami do prądu znamionowego 63 A. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów – według dokumentacji producenta dołączonej do produktu. Nie stosować z blokami różnicowoprądowymi montowanymi na tej samej szynie – wyłącznik nie jest przystosowany do współpracy z modułami RCD.

FAQ

• Czy wyłącznik nadprądowy S303 ma podświetlenie LED? Nie. Jest to standardowy wyłącznik nadprądowy bez podświetlenia. Stan załączenia sygnalizowany jest położeniem dźwigni – górne = włączony, dolne = wyłączony.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje stopnia ochrony w karcie katalogowej. W typowych instalacjach wewnątrz rozdzielnic aparatura modułowa (IP20) jest chroniona przez obudowę rozdzielnicy. Montaż powinien odbywać się w rozdzielnicy o odpowiednim stopniu ochrony dopasowanym do warunków otoczenia (np. IP30, IP55).
• Czy mogę użyć wyłącznika S303 z wyłącznikiem różnicowoprądowym? Nie. Wyłącznik nadprądowy S303 nie jest przystosowany do bezpośredniego przyłączania bloków różnicowoprądowych (RCD) na tej samej szynie. Aby zapewnić ochronę różnicowoprądową, należy zastosować oddzielne urządzenie RCD odpowiednio skonfigurowane w obwodzie.
