Wyłącznik nadprądowy S303 3P D 50A 6kA serii TX3 | 403760 Legrand

Opis i Kluczowe Cechy

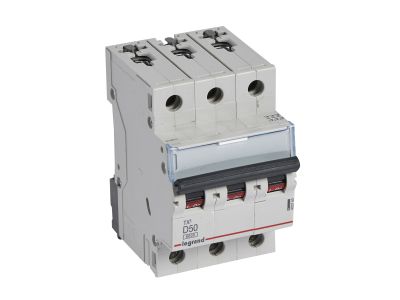

Wyłącznik nadprądowy S303 z serii TX3 (symbol 403760) to trójbiegunowy aparat o charakterystyce D i prądzie znamionowym 50 A, zaprojektowany do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Dzięki znamionowej zwarciowej zdolności łączeniowej wynoszącej 6 kA (wg IEC 60898-1) oraz 10 kA (wg IEC 60947-2) urządzenie gwarantuje skuteczne wyłączanie nawet przy wysokich prądach zwarciowych, zapewniając bezpieczeństwo instalacji i urządzeń. Szerokość 3 modułów (52,5 mm) oraz montaż na szynie TH35 ułatwiają zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 50 A: umożliwia bezpieczną ochronę obwodów o znacznym obciążeniu, np. silników, transformatorów czy odbiorników przemysłowych, bez ryzyka wyłączeń przy normalnej pracy.
• Charakterystyka D: zapewnia selektywność w obwodach z dużymi prądami rozruchowymi (np. silniki, dźwigi), minimalizując zbędne wyzwolenia przy rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje niezawodne wyłączenie zwarć nawet w obwodach o wysokim potencjale zwarciowym, chroniąc przewody i urządzenia.
• Napięcie znamionowe 230/400 V~: pozwala na stosowanie w instalacjach jedno- i trójfazowych, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.
• Możliwość rozbudowy o akcesoria serii DX3: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy, co zwiększa funkcjonalność w systemach automatyki – natomiast brak możliwości przyłączania bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S303 TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i komercyjnych. Posiada certyfikację CE.

Zastosowanie

Charakterystyka D i prąd 50 A czynią ten wyłącznik odpowiednim do zabezpieczania obwodów o podwyższonych prądach rozruchowych oraz obciążeń indukcyjnych. Sprawdza się w systemach sterowania i zasilania wymagających selektywnego wyłączania. Typowe scenariusze zastosowania:

• Ochrona obwodów silników elektrycznych (pompy, wentylatory, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów, dławików i innych odbiorników o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach przemysłowych i głównych tablicach zasilających, gdzie wymagana jest wysoka zdolność zwarciowa.
• Włączanie w systemy automatyki budynkowej jako zabezpieczenie obwodów wykonawczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 TX3 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecany 10–16 mm² dla 50 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Należy pamiętać, że bloki różnicowoprądowe nie mogą być podłączane bezpośrednio do tego wyłącznika.

FAQ

• Czy wyłącznik posiada podświetlenie (LED)? Nie, dźwignia załączająca jest w kolorze czarnym i nie zawiera elementów podświetlających. Stan jego pracy (załączony/wyłączony) jest sygnalizowany położeniem dźwigni.
• Jaki jest stopień ochrony IP tego wyłącznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, standardowo charakteryzuje się stopniem ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Nie przewidziano pracy w środowisku wilgotnym lub zapylonym bez dodatkowej obudowy.
• Jaki jest tryb pracy styku tego wyłącznika? Wyłącznik nadprądowy S303 TX3 nie posiada styków pomocniczych – jego zadaniem jest wyłączanie obwodu głównego w przypadku przeciążenia lub zwarcia. Charakterystyka D oznacza specyficzny zakres wyzwalania (od 10 do 20-krotności prądu znamionowego dla członu zwarciowego), odpowiedni dla obciążeń o wysokim prądzie rozruchowym.
