Wyłącznik nadprądowy S303 3P D 40A 6kA serii TX3 | 403759 Legrand

Opis i Kluczowe Cechy

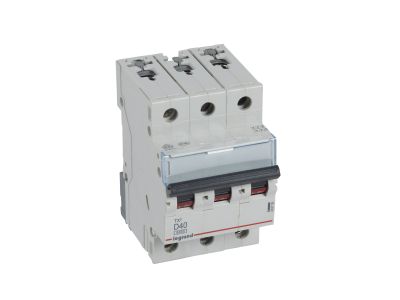

Wyłącznik nadprądowy S303 serii TX3 (symbol 403759) to trójbiegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 40 A. Został zaprojektowany do ochrony instalacji przed skutkami przeciążeń i zwarć w obwodach o wysokich prądach rozruchowych. Dzięki szerokości 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a możliwość montażu akcesoriów z serii DX3 zwiększa elastyczność konfiguracji.

• Charakterystyka D, prąd 40 A: Zapewnia bezpieczne zabezpieczenie odbiorników o dużych prądach rozruchowych (silniki, transformatory, sprężarki) bez ryzyka zbędnych wyłączeń.
• Znamionowa zdolność zwarciowa: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje skuteczne wyłączanie przy zwarciu w różnych typach instalacji – zarówno w sieciach domowych, jak i przemysłowych.
• Szerokość 3 modułów (52,5 mm): Kompaktowa obudowa umożliwia efektywne zagospodarowanie przestrzeni w rozdzielnicy, co ułatwia projektowanie i montaż wieloobwodowych układów.
• Możliwość rozbudowy o akcesoria serii DX3: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe, co zwiększa funkcjonalność w systemach automatyki i zdalnego sterowania.
• Montaż na szynie TH35 i podłączenie szyn grzebieniowych: Zapewnia szybki i pewny montaż w standardowych rozdzielnicach, a opcja przyłączania za pomocą szyn grzebieniowych upraszcza okablowanie i oszczędza czas.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii TX3 spełnia wymagania norm IEC 60898-1 (dla zabezpieczeń w instalacjach niskiego napięcia) oraz IEC 60947-2 (dla aparatury przemysłowej). Posiada deklarowaną znamionową zdolność zwarciową 6 kA według IEC 60898-1 i 10 kA według IEC 60947-2. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S303 3P D 40A znajduje zastosowanie w instalacjach, w których występują odbiorniki generujące chwilowe skoki prądu. Dzięki charakterystyce D doskonale sprawdza się w ochronie obwodów silnikowych, transformatorowych oraz zasilaczy impulsowych.

• Zabezpieczanie silników elektrycznych, pomp, wentylatorów, sprężarek i wind w obiektach przemysłowych i komercyjnych.
• Ochrona obwodów oświetleniowych wysokiej mocy oraz transformatorów separacyjnych w rozdzielnicach głównych.
• Stosowanie w podrozdzielnicach budynków użyteczności publicznej, gdzie wymagana jest selektywność zabezpieczeń przy dużych prądach zwarciowych.
• Element systemów automatyki budynkowej i sterowania procesami, w których wymagane jest zdalne monitorowanie stanu załączania poprzez styki pomocnicze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 TX3 powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem wszelkich przepisów BHP. Urządzenie przeznaczone jest do montażu na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 40 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji producenta. Aby zapewnić prawidłowe chłodzenie, nie należy zasłaniać otworów wentylacyjnych obudowy. W przypadku rozbudowy o akcesoria (styki pomocnicze, wyzwalacze) należy postępować zgodnie z instrukcją serii DX3.

FAQ

• Czy wyłącznik nadprądowy S303 TX3 może być stosowany do zabezpieczania silników? Tak, charakterystyka D jest dedykowana do odbiorników o dużych prądach rozruchowych, takich jak silniki, transformatory czy zasilacze impulsowe. Wartość prądu znamionowego 40 A umożliwia dobór do typowych silników małej i średniej mocy.
• Czy można podłączyć do niego blok różnicowoprądowy? Nie, zgodnie z danymi producenta wyłącznik S303 TX3 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. W przypadku potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy w szeregu.
• Jaki stopień ochrony ma wyłącznik nadprądowy S303? Producent nie podaje konkretnej wartości IP w dostarczonych danych. Standardowo w przypadku aparatury modułowej przeznaczonej do montażu w rozdzielnicach wewnętrznych przyjmuje się stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
