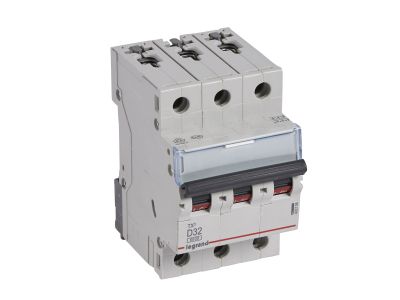

Wyłącznik nadprądowy S303 3P D 32A 6kA serii TX3 | 403758 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 o numerze referencyjnym 403758 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32 A, co pozwala na skuteczne zabezpieczanie obwodów o znacznym obciążeniu. Kluczowym elementem jest charakterystyka wyzwalania typu D, która została opracowana specjalnie dla odbiorników o wysokich prądach rozruchowych, takich jak silniki elektryczne czy transformatory, zapobiegając niepożądanym zadziałaniom podczas startu urządzeń. Wyłącznik posiada trójbiegunową konstrukcję (3P), zapewniając kompleksową ochronę w układach trójfazowych przy napięciu znamionowym 400 V~.

• Znamionowa zdolność łączeniowa: Wynosi 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o dużym natężeniu.
• Szerokość modułowa: Urządzenie zajmuje 3 moduły o szerokości 17,5 mm każdy, co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Możliwość doposażenia w akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, znacząco rozszerza funkcjonalność aparatu.
• Design: Ergonomiczna dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego wysoką jakość inżynieryjną. Wyłącznik został przetestowany pod kątem zgodności z normą IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6000 A) oraz normą IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA). Dzięki temu aparat może być stosowany zarówno w budownictwie komercyjnym, jak i w wymagających środowiskach przemysłowych, gdzie stabilność zasilania jest priorytetem.

Zastosowanie

Wyłącznik nadprądowy TX3 o charakterystyce D jest dedykowany do ochrony obwodów zasilających urządzenia o dużym prądzie rozruchowym. Znajduje szerokie zastosowanie w zasilaniu wentylatorów przemysłowych, pomp, sprężarek oraz układów sterowania z dużymi transformatorami. Dzięki trójbiegunowej budowie jest idealnym wyborem do zabezpieczania silników trójfazowych w zakładach produkcyjnych oraz nowoczesnych budynkach biurowych. Należy jednak pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowego wspornika TH35 (szyna DIN). Wyłącznik oferuje elastyczność w zakresie oprzewodowania – zaciski pozwalają na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i bezpieczne mostkowanie aparatów w rozdzielnicy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Aparat jest w pełni kompatybilny z systemem akcesoriów DX3, co pozwala na łatwą rozbudowę o funkcje monitoringu i zdalnego wyłączania.

FAQ

• Czy ten wyłącznik nadaje się do standardowych gniazdek domowych? Charakterystyka D jest przeznaczona dla urządzeń o dużym rozruchu. Do standardowych gniazdek domowych zazwyczaj stosuje się charakterystykę B lub C. Użycie charakterystyki D może nie zapewnić odpowiedniej ochrony przy niskich prądach zwarciowych w typowej instalacji domowej.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3.
• Czy do tego modelu można dołączyć blok różnicowoprądowy? Nie, zgodnie ze specyfikacją producenta, seria TX3 w tej konfiguracji nie posiada możliwości przyłączania bloków różnicowoprądowych.
