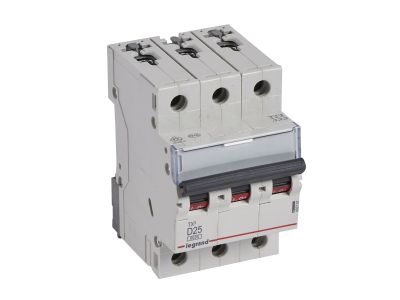

Wyłącznik nadprądowy S303 3P D 25A 6kA serii TX3 | 403757 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 (symbol 403757) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 25 A i charakterystyce D, zaprojektowane do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2) gwarantuje skuteczne wyłączenie w razie zwarcia, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Zajmuje 3 moduły (52,5 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicy.

• Trójbiegunowy 400 V~: Przeznaczony do obwodów trójfazowych, zapewnia jednoczesne odłączenie wszystkich faz w przypadku awarii.
• Charakterystyka D (25 A): Odporny na chwilowe, wysokie prądy rozruchowe typowe dla silników, transformatorów i odbiorników indukcyjnych – nie wyłącza błędnie podczas rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Pewność wyłączenia nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo personelu i sprzętu.
• Montaż na szynie TH35 (3 moduły): Szybki i stabilny montaż w standardowych rozdzielnicach, bez dodatkowych narzędzi.
• Możliwość rozbudowy akcesoriami serii DX3: Umożliwia dołączenie styków pomocniczych, wyzwalaczy i napędów, dostosowując wyłącznik do potrzeb automatyki i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S303 TX3 spełnia wymagania norm IEC 60898-1 (6 kA) oraz IEC 60947-2 (10 kA), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikat potwierdzający parametry zwarciowe.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik idealnym rozwiązaniem do obwodów o dużych prądach rozruchowych oraz wymagających niezawodnej ochrony przeciążeniowej i zwarciowej.

• Ochrona obwodów silnikowych, sprężarek, pomp i wentylatorów.
• Zabezpieczenie transformatorów, dławików i odbiorników indukcyjnych.
• Instalacje przemysłowe i komercyjne z dużymi prądami rozruchowymi.
• Rozdzielnice główne i podrozdzielnice w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zamocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A i warunkami instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie podłączać bloków różnicowoprądowych – konstrukcja wyłącznika na to nie pozwala.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 6 kA, a według IEC 60947-2 – 10 kA. Rzeczywista wartość zależy od napięcia sieci.
• Czy mogę podłączyć do niego wyłącznik różnicowoprądowy? Nie, ten model nie umożliwia bezpośredniego przyłączania bloków RCD. Wymaga osobnego modułu różnicowoprądowego w obwodzie.
• Do jakich odbiorników zaleca się charakterystykę D? Charakterystyka D jest optymalna dla obwodów z dużymi prądami rozruchowymi – silniki, transformatory, przetwornice, piece indukcyjne. Chroni przed przeciążeniem bez fałszywych wyłączeń podczas startu.
