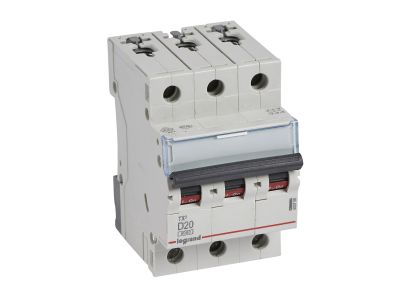

Wyłącznik nadprądowy S303 3P D 20A 6kA serii TX3 | 403756 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 to trójbiegunowe urządzenie zabezpieczające o charakterystyce D i prądzie znamionowym 20 A. Zapewnia ochronę obwodów przed przeciążeniami i zwarciami, a jego znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (IEC 60898‑1) oraz 10 000 A (IEC 60947‑2). Szerokość 3 modułów (17,5 mm każdy) ułatwia zabudowę w rozdzielnicy.

• Charakterystyka D: Opóźnione wyzwalanie – przeznaczona do zabezpieczania obwodów z dużymi prądami rozruchowymi, np. silników, transformatorów czy dławików.
• Prąd znamionowy 20 A: Pozwala na bezpieczne obciążenie toru prądowego w standardowych instalacjach przemysłowych i bytowych bez ryzyka przegrzania.
• Trójbiegunowy (3P) 400 V~: Zabezpiecza jednocześnie trzy fazy, idealny do obwodów trójfazowych w sieciach TN/TT.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898‑1) / 10 kA (IEC 60947‑2): Gwarantuje skuteczne wyłączenie prądów zwarciowych, zwiększając bezpieczeństwo instalacji.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, a także przyłączać za pomocą szyn grzebieniowych lub sztyftowych. Uwaga: nie umożliwia podłączenia bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S303 TX3 spełnia wymagania norm IEC 60898‑1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947‑2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce D i parametrom znamionowym wyłącznik nadprądowy S303 sprawdza się w obwodach, w których występują wysokie prądy rozruchowe. Polecany jest do:

• Zabezpieczania obwodów silników indukcyjnych, sprężarek, pomp i wentylatorów.
• Ochrony transformatorów i dławików w rozdzielnicach przemysłowych.
• Stosowania w instalacjach oświetlenia wyładowczego (np. lampy sodowe, metalohalogenkowe) z dużym prądem zapłonu.
• Automatyki budynkowej i szaf sterowniczych, gdzie wymagane jest selektywne zabezpieczenie przed zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 TX3 może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla obciążenia 20 A. Moment dokręcania zacisków – stosować się do zaleceń producenta podanych w dokumentacji technicznej. Nie wolno podłączać bloków różnicowoprądowych (brak możliwości technicznej).

FAQ

• Czy wyłącznik S303 TX3 można montować na szynie DIN? Tak, przeznaczony jest do montażu na wsporniku TH35 (szyna DIN 35 mm).
• Jaką znamionową zwarciową zdolność łączeniową ma ten wyłącznik? 6000 A według normy IEC 60898‑1 oraz 10 000 A według normy IEC 60947‑2 przy napięciu 230/400 V~.
• Czy można podłączyć do niego wyłącznik różnicowoprądowy? Nie, dane katalogowe wykluczają możliwość przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować osobne urządzenia RCD.
