Wyłącznik nadprądowy S303 3P D 10A 6kA serii TX3 | 403753 Legrand

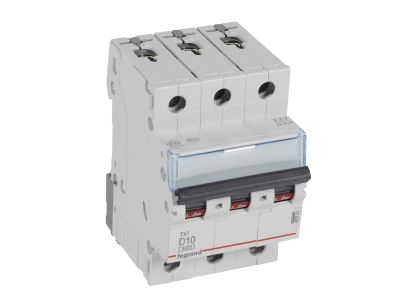

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 (symbol 403753) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 10 A i charakterystyce wyzwalania D. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (zgodnie z IEC 60898-1) oraz 10 kA (zgodnie z IEC 60947-2) zapewnia skuteczną ochronę w instalacjach niskiego napięcia. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Trzy bieguny 400 V~: możliwość jednoczesnego odłączania wszystkich przewodów fazowych w obwodach trójfazowych, co zwiększa bezpieczeństwo obsługi i serwisu.
• Charakterystyka D: wyzwalanie zwarciowe w zakresie 10–20 × In – idealna do odbiorników o wysokim prądzie rozruchowym, np. silników, transformatorów, dźwigów.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych w sieciach przemysłowych.
• Montaż na szynie TH35: szybki i pewny montaż w rozdzielnicach modułowych, bez potrzeby użycia narzędzi.
• Kompatybilność z akcesoriami DX3: możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych, co rozszerza funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S303 TX3 spełnia wymagania norm IEC 60898-1 (zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (zwarciowa zdolność łączeniowa 10 kA). Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Charakterystyka D oraz wysoka zdolność zwarciowa czynią ten wyłącznik szczególnie odpowiednim do obwodów, w których występują duże prądy udarowe przy rozruchu. Znajduje zastosowanie zarówno w instalacjach budynkowych, jak i przemysłowych.

• Ochrona obwodów silnikowych (wentylatory, pompy, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów i dławików, które podczas załączania pobierają wielokrotność prądu znamionowego.
• Ochrona linii zasilających urządzenia spawalnicze, piece przemysłowe lub inne odbiorniki o charakterze indukcyjnym.
• Stosowanie jako wyłącznik główny w rozdzielnicach warsztatowych i hal produkcyjnych wymagających selektywności z urządzeniami typu D.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (dla do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej lub poziomej – zatrzask jest samoczynny. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (zalecany 1,5–4 mm² dla 10 A). Moment dokręcania zacisków – stosuj wartości podane w dokumentacji producenta. Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych do połączeń rozprowadzających. Nie ma możliwości dołączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S303 TX3 nadaje się do zabezpieczania silników? Tak, charakterystyka D jest zaprojektowana właśnie do odbiorników o wysokim prądzie rozruchu – silniki, transformatory, dźwigi. Prąd znamionowy 10 A pozwala na dobór do mniejszych silników (np. 2,2 kW przy 400 V).
• Jaką zwarciową zdolność łączeniową ma ten wyłącznik? Zgodnie z IEC 60898-1: 6 kA, a zgodnie z IEC 60947-2: 10 kA. Wyższa wartość 10 kA dotyczy zastosowań przemysłowych według normy dla rozdzielnic.
• Czy można zamontować wyzwalacz wzrostowy lub styk pomocniczy? Tak, wyłącznik posiada miejsce do montażu akcesoriów z serii DX3 – styków pomocniczych, wyzwalaczy napięciowych i wzrostowych oraz napędów silnikowych. Urządzenia te montuje się po lewej stronie wyłącznika.
