Wyłącznik nadprądowy S303 3P C 6A 6kA serii TX3 | 403541 Legrand

Opis i Kluczowe Cechy

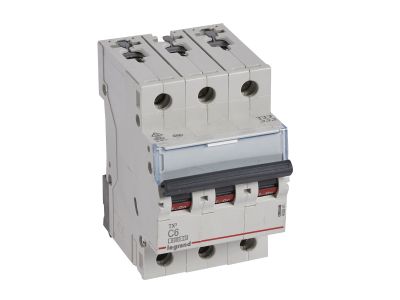

Wyłącznik nadprądowy Legrand z serii TX3, model S303 o numerze katalogowym 403541, to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Jako aparat trójbiegunowy (3P), zapewnia jednoczesne rozłączanie trzech faz, co jest kluczowe w systemach zasilania trójfazowego o napięciu znamionowym 400 V~. Urządzenie charakteryzuje się prądem znamionowym 6 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych.

• Zdolność zwarciowa: Aparat oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa nawet w wymagających warunkach przemysłowych.
• Modułowość: Szerokość urządzenia wynosi dokładnie 3 moduły (17,5 mm na moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne.
• Rozbudowa: Konstrukcja pozwala na doposażenie w styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3, zwiększając funkcjonalność układu sterowania.
• Design: Wyraźna, czarna dźwignia załączająca ułatwia identyfikację stanu aparatu w rzędzie innych zabezpieczeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje parametry pracy w instalacjach domowych i podobnych, zapewniając zdolność łączeniową 6 kA. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wynosi 10 kA przy napięciu 230/400 V~. Taka dwutorowa certyfikacja potwierdza najwyższą jakość wykonania i niezawodność komponentów marki Legrand.

Zastosowanie

Wyłącznik nadprądowy S303 C6 6kA znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Charakterystyka C jest dedykowana do ochrony odbiorników o prądach rozruchowych wyższych niż w przypadku standardowego oświetlenia, takich jak małe silniki elektryczne, wentylatory czy grupy gniazd wtykowych w warsztatach. Dzięki trójbiegunowej konstrukcji, aparat jest niezbędny do zabezpieczania urządzeń siłowych, maszyn oraz rozdzielnic piętrowych, gdzie wymagana jest pełna ochrona trzech faz zasilających.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN).
• Okablowanie: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Oszynowanie: Możliwość stosowania szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i bezpieczne mostkowanie wielu aparatów w jednym rzędzie.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości bezpośredniego przyłączania bloków różnicowoprądowych.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłączniki serii TX3 są w pełni kompatybilne z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa ogólnego (IEC 60898-1), natomiast 10kA to zdolność zwarciowa według normy przemysłowej (IEC 60947-2).
• Czy wyłącznik nadaje się do silników? Tak, charakterystyka C jest odpowiednia dla urządzeń o prądach rozruchowych do kilku razy większych od prądu znamionowego, co obejmuje większość małych silników i urządzeń indukcyjnych.
