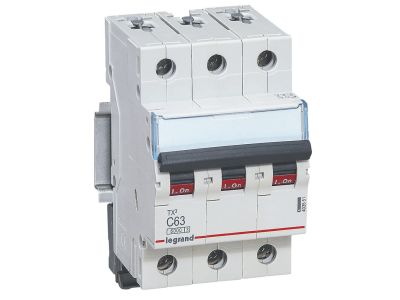

Wyłącznik nadprądowy S303 3P C 63A 6kA serii TX3 | 403551 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o ochronie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 63 A sprawia, że jest to komponent dedykowany do obwodów o znacznym obciążeniu, wymagających niezawodnej ochrony.

• Charakterystyka C: Wyłącznik reaguje z opóźnieniem na prądy rozruchowe, co czyni go idealnym do zabezpieczania urządzeń o charakterze indukcyjnym.
• Zdolność zwarciowa: Urządzenie posiada znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów o wysokim natężeniu.
• Modułowość: Szerokość urządzenia wynosi dokładnie 3 moduły (17,5 mm na moduł), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik współpracuje z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze czy napędy, co pozwala na rozbudowę funkcjonalności systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i niezawodność w warunkach przemysłowych oraz domowych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, oferując zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, zgodnie z normą IEC 60947-2 przeznaczoną dla zastosowań przemysłowych, aparat ten wykazuje wytrzymałość zwarciową na poziomie 10 kA, co czyni go uniwersalnym rozwiązaniem dla wymagających inżynierów.

Zastosowanie

Dzięki charakterystyce wyzwalania typu C, wyłącznik Legrand TX3 63A znajduje szerokie zastosowanie w sektorze B2B oraz w nowoczesnym budownictwie mieszkaniowym. Jest szczególnie zalecany do:

• Zabezpieczania obwodów zasilających silniki elektryczne o średniej mocy.
• Ochrony systemów oświetleniowych o dużym prądzie załączenia.
• Zastosowań w rozdzielnicach głównych i oddziałowych w obiektach biurowych i przemysłowych.
• Instalacji, gdzie wymagana jest współpraca z szynami grzebieniowymi lub sztyftowymi w celu optymalizacji oprzewodowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki możliwości przyłączania za pomocą szyn grzebieniowych lub sztyftowych, instalator może znacząco skrócić czas montażu i zapewnić estetyczny wygląd wnętrza rozdzielnicy. Należy zwrócić uwagę, że model ten posiada czarną dźwignię załączającą, która jednoznacznie sygnalizuje stan pracy urządzenia. Ważną informacją techniczną jest brak możliwości przyłączania bloków różnicowoprądowych do tego konkretnego modelu.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, w tym ze stykami pomocniczymi i wyzwalaczami.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa mieszkaniowego (IEC 60898-1), natomiast 10kA dotyczy normy przemysłowej (IEC 60947-2).
• Czy wyłącznik obsługuje szyny łączeniowe? Tak, konstrukcja zacisków pozwala na stosowanie zarówno szyn grzebieniowych, jak i sztyftowych.
