Wyłącznik nadprądowy S303 3P C 63A 6000A serii DX3 | 407865 Legrand

Opis i Kluczowe Cechy

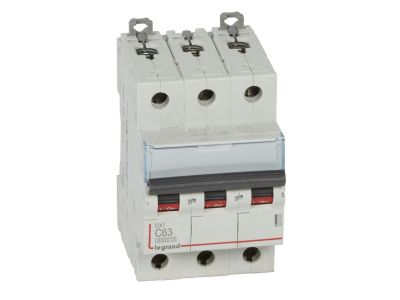

Wyłącznik nadprądowy serii DX3, model S303 (symbol 407865), to trójbiegunowe urządzenie zabezpieczające o charakterystyce C, przeznaczone do ochrony obwodów 400 V~ przed przeciążeniem i zwarciem. Prąd znamionowy 63 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, a szerokość 3 modułów (52,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35. Dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu.

• Trójbiegunowa konstrukcja (3P): Przeznaczona do zabezpieczania obwodów trójfazowych 400 V~, umożliwia równoczesne odłączanie wszystkich faz.
• Charakterystyka C: Opóźnione wyzwalanie – idealna do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchu, zapobiega niepotrzebnym wyłączeniom.
• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączenie nawet przy wysokich prądach zwarciowych, chroniąc instalację i urządzenia.
• Szerokość 3 modułów (17,5 mm każdy): Zajmuje standardowe miejsce na szynie TH35, umożliwia łatwy montaż w rozdzielnicach oraz przyłączanie szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A) oraz IEC/EN 60947-2 (10 kA) dla napięcia 230/400 V~. Posiada certyfikat CE.

Zastosowanie

Wyłącznik znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych do zabezpieczania obwodów odbiorczych przed przeciążeniem i zwarciem, szczególnie w miejscach wymagających charakterystyki C.

• Zabezpieczanie obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w instalacjach domowych i biurowych.
• Ochrona obwodów silników, pomp, wentylatorów i innych odbiorników o podwyższonym prądzie rozruchu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 do 125 A.
• Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie mocuje się na szynie TH35 w standardowych rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przy wykorzystaniu szyn grzebieniowych lub sztyftowych należy zachować ich dopuszczalne parametry prądowe. Po zamontowaniu sprawdź poprawność połączeń i działanie ochrony przed zwarciem.

FAQ

• Czy wyłącznik S303 można wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych z serii DX3, co rozszerza funkcjonalność układu.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika? Dla normy IEC/EN 60898-1 wynosi 6000 A, a dla IEC/EN 60947-2 – 10 kA, przy napięciu 230/400 V~.
• Czy wyłącznik jest kompatybilny z systemem Optymalnego Rozdziału Energii HX3? Tak, jest kompatybilny z systemem HX3 do 125 A, co umożliwia integrację w rozdzielnicach modułowych.
