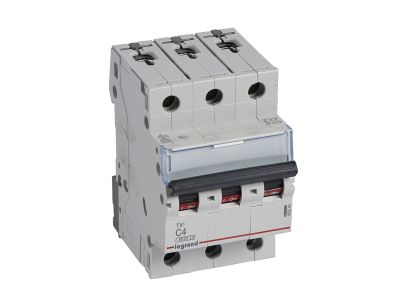

Wyłącznik nadprądowy S303 3P C 4A 6kA serii TX3 | 403540 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat trójbiegunowy (3P), zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy o wartości 4 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że urządzenie idealnie nadaje się do ochrony odbiorników o umiarkowanych prądach rozruchowych, gdzie wymagana jest zwłoka czasowa zapobiegająca niepożądanym wyzwoleniom.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową wynoszącą 6000 A zgodnie z normą IEC 60898-1, co gwarantuje bezpieczeństwo instalacji w budownictwie mieszkaniowym i komercyjnym.
• Konstrukcja modułowa: Szerokość aparatu wynosi dokładnie 3 moduły (52,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace montażowe i poprawia estetykę okablowania.
• Rozbudowa: Aparat jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla napięcia 230/400 V~ (zdolność 6 kA) oraz normy przemysłowej IEC 60947-2, gdzie przy tym samym napięciu osiąga zdolność łączeniową na poziomie 10 kA. Zgodność ta świadczy o wysokiej jakości wykonania styków oraz skuteczności komory gaszeniowej łuku elektrycznego.

Zastosowanie

Wyłącznik o charakterystyce C i prądzie 4 A znajduje szerokie zastosowanie w sektorze B2B oraz przemysłowym. Jest dedykowany do zabezpieczania obwodów sterowniczych, niewielkich silników elektrycznych, transformatorów oraz systemów oświetleniowych, w których występują prądy udarowe o wartościach od 5 do 10-krotności prądu znamionowego. Dzięki trójbiegunowej konstrukcji, jest niezastąpiony w ochronie zasilania maszyn i urządzeń wymagających pełnego odłączenia wszystkich faz w przypadku awarii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Pozycjonowanie: Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a jej ergonomiczny kształt ułatwia manualną obsługę nawet w ciasnych rozdzielnicach.
• Akcesoria: W przypadku montażu styków pomocniczych DX3, należy je zamontować po lewej stronie aparatu przed ostatecznym oszynowaniem.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest odpowiednia dla odbiorników o prądach rozruchowych, takich jak małe silniki o prądzie roboczym nieprzekraczającym 4 A.
• Czy mogę użyć szyny grzebieniowej do połączenia tego aparatu? Tak, konstrukcja zacisków pozwala na jednoczesne podłączenie szyn grzebieniowych oraz przewodów.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6 kA odnosi się do normy domowej (IEC 60898-1), natomiast 10 kA to zdolność zwarciowa według normy przemysłowej (IEC 60947-2), co czyni ten produkt uniwersalnym.
