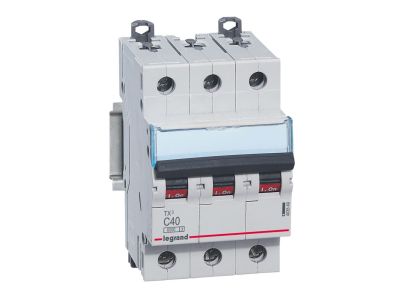

Wyłącznik nadprądowy S303 3P C 40A 6kA serii TX3 | 403549 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand o numerze katalogowym 403549 to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu prądu przemiennego o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 40 A sprawia, że aparat ten idealnie nadaje się do ochrony obwodów o większym obciążeniu, zapewniając ciągłość zasilania przy jednoczesnej precyzyjnej reakcji na przeciążenia.

• Charakterystyka C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, co eliminuje ryzyko niepożądanych wyzwoleń podczas startu maszyn czy silników.
• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2.
• Modułowość: Szerokość aparatu wynosi dokładnie 3 moduły (17,5 mm na moduł), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik współpracuje z szynami grzebieniowymi i sztyftowymi, a także umożliwia rozbudowę o styki pomocnicze, wyzwalacze i napędy z renomowanej serii DX3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje parametry pracy w instalacjach domowych i podobnych, osiągając prąd zwarciowy 6 kA. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność łączeniowa wzrasta do 10 kA przy napięciu 230/400 V~. Czarna dźwignia załączająca stanowi wyraźny wskaźnik stanu pracy urządzenia, typowy dla profesjonalnej aparatury modułowej Legrand.

Zastosowanie

Wyłącznik nadprądowy TX3 C40 3P znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Dzięki charakterystyce czasowo-prądowej typu C, jest on rekomendowany do zabezpieczania obwodów zasilających odbiorniki o charakterze indukcyjnym, takie jak silniki elektryczne, wentylatory, czy zaawansowane systemy oświetleniowe. Jest to idealny wybór do rozdzielnic głównych i oddziałowych w budynkach biurowych, halach produkcyjnych oraz warsztatach, gdzie wymagana jest wysoka odporność na prądy zwarciowe i stabilność pracy pod dużym obciążeniem 40 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia pewne przyłączanie przewodów oraz integrację z systemem szyn łączeniowych (grzebieniowych lub sztyftowych), co znacząco skraca czas prefabrykacji rozdzielnicy. Należy zwrócić uwagę, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych. Podczas instalacji akcesoriów dodatkowych, takich jak styki pomocnicze z serii DX3, należy postępować zgodnie z instrukcją producenta, dbając o odpowiedni moment dokręcania zacisków śrubowych.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budownictwa ogólnego (IEC 60898-1), natomiast 10kA to zdolność zwarciowa według normy przemysłowej (IEC 60947-2).
• Czy wyłącznik posiada czarną dźwignię? Tak, model ten wyposażony jest w ergonomiczną dźwignię załączającą w kolorze czarnym.
• Czy mogę zamontować ten wyłącznik w domowej rozdzielnicy? Tak, o ile projekt instalacji przewiduje zabezpieczenie 40A o charakterystyce C dla danego obwodu.
