Wyłącznik nadprądowy S303 3P C 40A 6kA serii DX3 | 407863 Legrand

Opis i Kluczowe Cechy

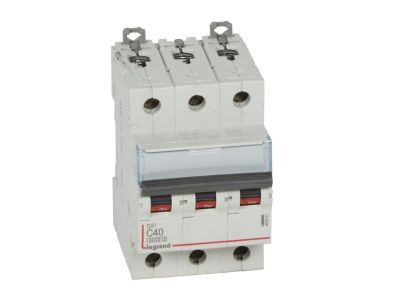

Wyłącznik nadprądowy S303 3P C 40A 6kA serii DX3 to trójbiegunowe urządzenie modułowe przeznaczone do zabezpieczania obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 40 A oraz charakterystyce C zapewnia niezawodną ochronę w obwodach o podwyższonym prądzie rozruchowym. Szerokość 3 modułów (52,5 mm) pozwala oszczędzić miejsce w rozdzielnicy.

• Charakterystyka C (5–10 I_n): zapewnia selektywne wyzwalanie przy prądach rozruchowych silników i transformatorów, minimalizując ryzyko zbędnych wyłączeń.
• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg IEC/EN 60898-1) oraz 10 kA (wg IEC/EN 60947-2) – gwarantuje skuteczne przerywanie zwarć nawet w trudnych warunkach sieci.
• Szerokość 3 modułów (52,5 mm): oszczędność miejsca w rozdzielnicy, idealne do zwartych instalacji.
• Możliwość rozbudowy: przewidziane do współpracy ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczność konfiguracji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA, napięcie 230/400 V~) oraz IEC/EN 60947-2 (10 kA, napięcie 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy S303 3P C 40A doskonale sprawdza się w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami. Dzięki charakterystyce C jest szczególnie polecany do obwodów z obciążeniami indukcyjnymi. Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A) umożliwia integrację z nowoczesnymi rozwiązaniami dystrybucji energii.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek.
• Zabezpieczenie linii oświetleniowych w instalacjach przemysłowych i mieszkaniowych.
• Wykorzystanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywność przy prądach rozruchowych.
• Integracja w systemach automatyki budynkowej jako element ochronny przed zwarciem.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicach w suchych pomieszczeniach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 40 A. Momenty dokręcania zacisków oraz maksymalne przekroje przewodów stosuj według dokumentacji producenta. Wyłącznik dopuszcza przyłączanie zarówno przewodów, jak i szyn grzebieniowych lub sztyftowych.

FAQ

• Co oznacza charakterystyka C w wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala się w zakresie od 5 do 10 krotności prądu znamionowego. Jest przeznaczona do obwodów, w których występują podwyższone prądy rozruchowe, np. silniki, transformatory, świetlówki.
• Jaka jest szerokość modułu wyłącznika? Szerokość wynosi 3 moduły (52,5 mm) – standardowa wielokrotność 17,5 mm, co ułatwia planowanie rozdzielnicy.
• Czy można podłączyć szynę grzebieniową do tego modelu? Tak, producent przewidział możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozdzielanie faz w rozdzielnicy.
