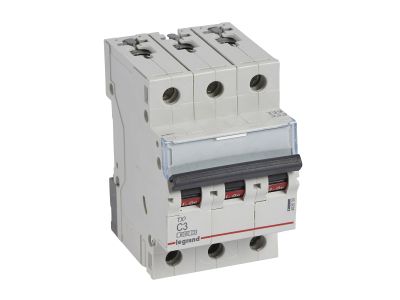

Wyłącznik nadprądowy S303 3P C 3A 6kA serii TX3 | 403539 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 (symbol 403539) to trójbiegunowy wyłącznik o charakterystyce C i prądzie znamionowym 3 A, przeznaczony do obwodów 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC 60898-1) i 10 kA (IEC 60947-2) skutecznie zabezpiecza instalacje przed skutkami zwarć. Szerokość 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy. Montowany na szynie TH35, umożliwia rozbudowę o akcesoria z serii DX3.

• Prąd znamionowy 3 A: odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetlenia LED lub czujników, bez ryzyka zbędnych wyłączeń.
• Charakterystyka C: wyzwalanie w zakresie 5–10× I_n zapewnia selektywną ochronę obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchu.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA według IEC 60898-1 oraz 10 kA według IEC 60947-2 – gwarantuje bezpieczne wyłączenie zwarć nawet w sieciach o podwyższonej mocy.
• Szerokość 3 modułów (52,5 mm): kompaktowa konstrukcja pozwala zaoszczędzić miejsce w szafie rozdzielczej przy zachowaniu pełnej funkcjonalności.
• Możliwość rozbudowy: wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa elastyczność sterowania i sygnalizacji.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA) i IEC 60947-2 (10 kA). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa i jakości.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy o charakterystyce C i prądzie 3 A znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami. Sprawdza się w obwodach zasilających odbiorniki o podwyższonym prądzie rozruchu.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.
• Zabezpieczenie obwodów silnikowych małej mocy (np. wentylatorów) w automatyce budynkowej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia linii odbiorczych.
• Podstawa do budowy układów sterowania z możliwością rozbudowy o akcesoria sygnalizacyjne i wyzwalacze.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego S303 może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpotencjałowy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 3 A oraz spodziewanego obciążenia. Dokręcaj zaciski momentem zgodnym z dokumentacją techniczną producenta. Do przyłączania można stosować szyny grzebieniowe lub sztyftowe. Uwaga: wyłącznik nie umożliwia bezpośredniego podłączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S303 można rozbudować o styki pomocnicze? Tak, wyłącznik przystosowany jest do współpracy ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3, co pozwala na sygnalizację stanu i zdalne sterowanie.
• Czy istnieje możliwość przyłączenia bloku różnicowoprądowego? Nie, konstrukcja wyłącznika S303 nie przewiduje bezpośredniego montażu modułów różnicowoprądowych. Do ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik różnicowoprądowy.
• Jaki jest sposób montażu wyłącznika? Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość 3 modułów (52,5 mm) pozwala na łatwe umieszczenie w standardowej szafie. Zaleca się stosowanie szyn grzebieniowych do szybkiego i estetycznego łączenia.
