Wyłącznik nadprądowy S303 3P C 32A 6kA serii TX3 | 403548 Legrand

Opis i Kluczowe Cechy

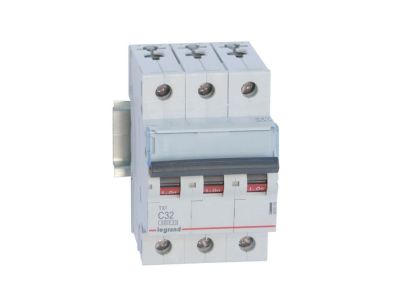

Wyłącznik nadprądowy S303 z serii TX3 renomowanej marki LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403548 charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na skuteczną ochronę obwodów trójfazowych w instalacjach o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 32 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że urządzenie idealnie nadaje się do ochrony odbiorników o zwiększonych prądach rozruchowych, zapewniając stabilność zasilania przy jednoczesnej precyzyjnej reakcji na przeciążenia i zwarcia.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa infrastruktury.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 3 moduły (17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wszechstronność montażu: Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN), a czarna dźwignia załączająca ułatwia szybką identyfikację stanu aparatu.
• Rozbudowa systemu: Możliwość wyposażenia w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z serii DX3 znacząco zwiększa funkcjonalność układu sterowania i sygnalizacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w warunkach profesjonalnych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, co definiuje jego parametry pracy w zastosowaniach przemysłowych przy zdolności łączeniowej do 10 kA. Taka dwutorowa certyfikacja czyni go uniwersalnym rozwiązaniem dla szerokiego spektrum inwestycji.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 C32 3P znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Dzięki charakterystyce C, jest on dedykowany do zabezpieczania obwodów zasilających urządzenia o charakterze indukcyjnym, takie jak silniki elektryczne o średniej mocy, wentylatory, pompy czy zaawansowane systemy oświetleniowe. Jest to idealny wybór dla instalatorów poszukujących komponentów do rozdzielnic głównych i oddziałowych, gdzie wymagana jest wysoka odporność na prądy udarowe przy zachowaniu pełnej ochrony termicznej i magnetycznej przewodów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z obowiązującymi przepisami SEP. Wyłącznik montuje się na szynie TH35 za pomocą solidnych zatrzasków. Kluczową zaletą konstrukcyjną jest możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i pewne mostkowanie aparatów w rzędzie. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Ważną informacją projektową jest brak możliwości przyłączania bloków różnicowoprądowych bezpośrednio do tego modelu, co należy uwzględnić przy planowaniu ochrony przeciwporażeniowej.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, seria TX3 jest w pełni kompatybilna z akcesoriami modułowymi z serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między charakterystyką B a C w tym modelu? Charakterystyka C, zastosowana w tym modelu, pozwala na krótkotrwałe przeciążenia prądowe (np. podczas startu silnika) bez wyzwalania zabezpieczenia, w przeciwieństwie do charakterystyki B, która reaguje znacznie szybciej.
• Czy aparat zajmuje dużo miejsca w rozdzielnicy? Nie, wyłącznik zajmuje standardowe 3 moduły (łącznie 52,5 mm szerokości), co jest typowym wymiarem dla aparatów trójfazowych tej klasy.
