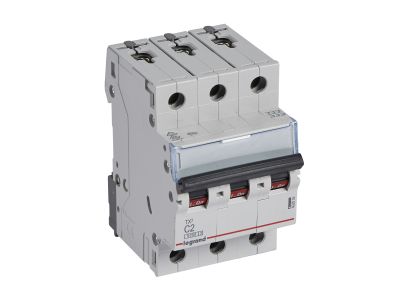

Wyłącznik nadprądowy S303 3P C 2A 6kA serii TX3 | 403538 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403538 charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy o wartości 2 A oraz charakterystyka wyzwalania typu C sprawiają, że urządzenie idealnie nadaje się do ochrony odbiorników o umiarkowanych prądach rozruchowych, zapewniając precyzyjną reakcję na przeciążenia i zwarcia.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa w przypadku wystąpienia awarii.
• Modułowość: Szerokość urządzenia wynosi 52,5 mm (3 moduły po 17,5 mm każdy), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne.
• Rozbudowa: Możliwość wyposażenia w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3 zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych (przy napięciu 230/400 V~ zdolność 6 kA) oraz normy IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA). Czarna dźwignia załączająca stanowi wyraźny wskaźnik stanu pracy urządzenia, ułatwiając diagnostykę wizualną.

Zastosowanie

Wyłącznik o charakterystyce C i niskim prądzie znamionowym 2 A znajduje szerokie zastosowanie w ochronie obwodów sterowniczych, niewielkich silników oraz urządzeń oświetleniowych i zasilaczy, które generują krótkotrwałe piki prądowe podczas rozruchu. Dzięki trójbiegunowej konstrukcji jest niezastąpiony w układach zasilania trójfazowego, gdzie wymagana jest selektywność i pewność zadziałania. Jest to rozwiązanie dedykowane dla wymagających instalacji w budownictwie komercyjnym oraz przemysłowym, gdzie stabilność zasilania jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki dopracowanej konstrukcji zacisków, instalator ma możliwość pewnego zamocowania przewodów oraz integracji z systemem szyn łączeniowych. Należy pamiętać, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych. Podczas instalacji akcesoriów dodatkowych z serii DX3, należy postępować zgodnie z instrukcją producenta, aby zapewnić poprawną współpracę mechaniczną wyzwalaczy i styków pomocniczych.

FAQ

• Czy do tego wyłącznika mogę podłączyć blok różnicowoprądowy? Nie, konstrukcja serii TX3 w tej konfiguracji nie przewiduje możliwości przyłączania bloków różnicowoprądowych.
• Jaka jest główna różnica między normą IEC 60898-1 a IEC 60947-2 w tym modelu? Norma IEC 60898-1 określa zdolność zwarciową 6 kA dla zastosowań ogólnych, natomiast IEC 60947-2 potwierdza wyższą wytrzymałość 10 kA w warunkach przemysłowych.
• Czy wyłącznik współpracuje z szynami sztyftowymi? Tak, urządzenie jest przystosowane do montażu z użyciem szyn grzebieniowych oraz sztyftowych, co ułatwia mostkowanie aparatury w rozdzielnicy.
