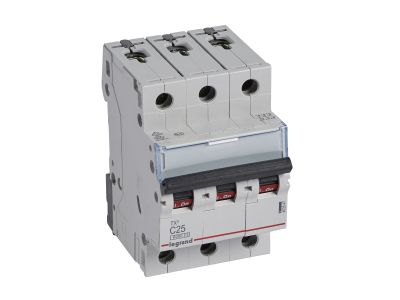

Wyłącznik nadprądowy S303 3P C 25A 6kA serii TX3 | 403547 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 o numerze katalogowym 403547 to zaawansowane rozwiązanie marki Legrand, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających niezawodnej ochrony przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu elektrycznego przy napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 25 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do obwodów z urządzeniami o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o dużym natężeniu.
• Modułowość: Szerokość aparatu wynosi dokładnie 3 moduły (52,5 mm), gdzie każdy moduł ma standardowe 17,5 mm, co ułatwia planowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace montażowe i poprawia estetykę okablowania.
• Rozbudowa: Produkt jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Wyłącznik Legrand TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Aparat spełnia wymagania normy IEC 60898-1, która definiuje parametry dla wyłączników instalacyjnych do użytku domowego i podobnego, zapewniając ochronę na poziomie 6 kA. Dodatkowo, zgodność z normą przemysłową IEC 60947-2 potwierdza zdolność łączeniową na poziomie 10 kA, co czyni go odpowiednim wyborem również do aplikacji komercyjnych i przemysłowych o wyższych wymaganiach technicznych.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w zabezpieczaniu odbiorników o charakterze indukcyjnym i mieszanym. Jest to optymalny wybór dla:

• Obwodów zasilających silniki elektryczne o niewielkiej mocy, gdzie występuje podwyższony prąd startowy.
• Systemów oświetleniowych wykorzystujących lampy wyładowcze lub dużą liczbę zasilaczy LED.
• Instalacji w budynkach użyteczności publicznej, biurach oraz obiektach przemysłowych.
• Zabezpieczania gniazd wtykowych w warsztatach, gdzie podłączane są elektronarzędzia.

Wskazówki Montażowe

Instalacja wyłącznika powinna być przeprowadzona przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Aparat jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Wyłącznik posiada czarną dźwignię załączającą, która w czytelny sposób sygnalizuje stan pracy urządzenia. Należy pamiętać, że model ten nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych, jednak może być swobodnie integrowany z innymi aparatami modułowymi w obrębie jednej rozdzielnicy.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik serii TX3 jest w pełni kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A (6kA) odnosi się do normy budownictwa mieszkaniowego IEC 60898-1, natomiast 10 kA odnosi się do normy przemysłowej IEC 60947-2. Oznacza to, że aparat jest bardzo wytrzymały i uniwersalny.
• Czy mogę użyć szyny grzebieniowej do połączenia kilku wyłączników? Tak, konstrukcja zacisków umożliwia zasilanie zarówno za pomocą szyn grzebieniowych, jak i sztyftowych, co ułatwia mostkowanie aparatów w rzędzie.
