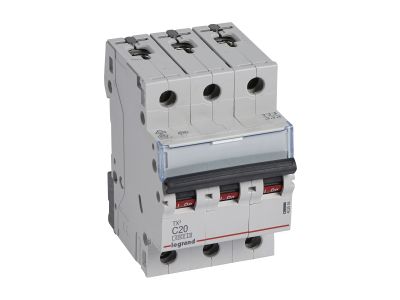

Wyłącznik nadprądowy S303 3P C 20A 6kA serii TX3 | 403546 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 o numerze katalogowym 403546 to zaawansowane rozwiązanie marki Legrand, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających niezawodności i precyzji działania. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu elektrycznego. Prąd znamionowy wynoszący 20 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że wyłącznik idealnie nadaje się do ochrony obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach eksploatacyjnych.
• Modułowość: Szerokość urządzenia wynosi dokładnie 3 moduły (17,5 mm na moduł), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace monterskie.
• Rozbudowa: Produkt jest w pełni kompatybilny z akcesoriami z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę zaawansowanych systemów automatyki budynkowej.

Zgodność z Normami

Wyłącznik Legrand TX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Urządzenie spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, produkt jest zgodny z normą przemysłową IEC 60947-2, gdzie jego zdolność zwarciowa wynosi 10 kA, co czyni go uniwersalnym rozwiązaniem zarówno do budownictwa mieszkaniowego, jak i obiektów komercyjnych.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w ochronie odbiorników o charakterze indukcyjnym i mieszanym. Jest to optymalny wybór dla:

• Zabezpieczania obwodów gniazd wtykowych w warsztatach i obiektach przemysłowych.
• Ochrony silników elektrycznych o niewielkiej mocy i urządzeń klimatyzacyjnych.
• Zasilania systemów oświetleniowych wykorzystujących lampy wyładowcze lub LED o wysokim prądzie startowym.
• Rozdzielnic głównych i piętrowych w budynkach wielorodzinnych oraz biurowcach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie należy zatrzasnąć na standardowym wsporniku montażowym TH35 (szyna DIN).
• Okrablowanie: Zaciski windowe pozwalają na pewne mocowanie przewodów. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków.
• Oszynowanie: Zaleca się stosowanie szyn łączeniowych (grzebieniowych lub sztyftowych) w celu zapewnienia estetyki i trwałości połączeń wewnątrz rozdzielnicy.
• Akcesoria: W przypadku montażu styków pomocniczych DX3, należy je zamontować po lewej stronie aparatu przed jego ostatecznym zamocowaniem na szynie.

FAQ

1. Czy do tego modelu można dołączyć blok różnicowoprądowy?
Nie, konstrukcja serii TX3 w tej konfiguracji nie przewiduje możliwości przyłączania bloków różnicowoprądowych.

2. Jaki jest kolor dźwigni załączającej?
Wyłącznik wyposażony jest w ergonomiczną dźwignię w kolorze czarnym, co jest charakterystyczne dla serii TX3.

3. Czy wyłącznik nadaje się do instalacji przemysłowych?
Tak, dzięki zgodności z normą IEC 60947-2 i zdolności zwarciowej 10 kA, aparat ten może być z powodzeniem stosowany w sektorze przemysłowym.
