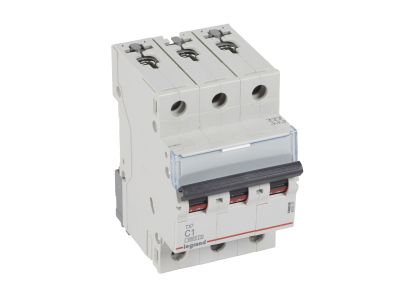

Wyłącznik nadprądowy S303 3P C 1A 6kA serii TX3 | 403537 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand serii TX3 o numerze katalogowym 403537 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat trójbiegunowy (3P), zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 1 A sprawia, że jest to idealne rozwiązanie do precyzyjnego zabezpieczania odbiorników o niskim poborze mocy, gdzie wymagana jest wysoka czułość i selektywność ochrony. Charakterystyka wyzwalania typu C została zoptymalizowana pod kątem urządzeń o umiarkowanych prądach rozruchowych, co eliminuje ryzyko niepożądanych zadziałań przy jednoczesnym zachowaniu najwyższego poziomu bezpieczeństwa.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1, co gwarantuje niezawodność w typowych warunkach budownictwa mieszkaniowego i komercyjnego.
• Modułowość: Szerokość aparatu wynosi dokładnie 3 moduły (52,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i poprawia estetykę okablowania.
• Rozbudowa: Możliwość wyposażenia w dodatkowe styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3 pozwala na integrację z systemami automatyki i zdalnego nadzoru.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdza jego wysoką jakość wykonania. Wyłącznik został przetestowany zgodnie z normą IEC 60898-1 dla napięcia 230/400 V~, osiągając zdolność łączeniową 6000 A. Dodatkowo, aparat spełnia wymogi normy przemysłowej IEC 60947-2, gdzie jego zdolność zwarciowa graniczna wynosi aż 10 kA przy napięciu 230/400 V~. Taka dwutorowa certyfikacja sprawia, że urządzenie może być stosowane zarówno w instalacjach domowych, jak i w wymagających aplikacjach przemysłowych.

Zastosowanie

Wyłącznik S303 C1 serii TX3 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Dzięki niskiej wartości prądu znamionowego (1 A) oraz charakterystyce C, jest on dedykowany do ochrony:

• Obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Niewielkich silników elektrycznych i wentylatorów o małej mocy.
• Transformatorów sterowniczych wymagających ochrony przed przeciążeniem.
• Zaawansowanych urządzeń elektronicznych w infrastrukturze komercyjnej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki ergonomicznym zaciskom, aparat zapewnia trwałe i pewne połączenie przewodów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a brak możliwości przyłączania bloków różnicowoprądowych należy uwzględnić na etapie projektowania selektywności zabezpieczeń w rozdzielnicy.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy wzrostowych.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 3 standardowe moduły 17,5 mm, co daje łączną szerokość 52,5 mm na szynie TH35.
• Czy można go zasilać szyną grzebieniową? Tak, konstrukcja zacisków umożliwia wygodne zasilanie zarówno szynami grzebieniowymi, jak i sztyftowymi, co ułatwia mostkowanie aparatów w rzędzie.
