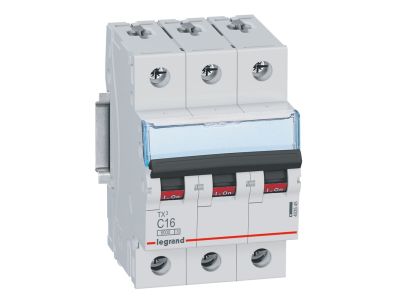

Wyłącznik nadprądowy S303 3P C 16A 6kA serii TX3 | 403545 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3, model S303 o numerze katalogowym 403545, to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), co pozwala na skuteczną ochronę i jednoczesne rozłączanie trzech faz w obwodach prądu przemiennego o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do ochrony obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Zdolność zwarciowa: Aparat oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1 oraz aż 10 kA według normy przemysłowej IEC 60947-2, co zapewnia najwyższy poziom bezpieczeństwa w przypadku wystąpienia awarii.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie 3 moduły (17,5 mm na moduł), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Design i ergonomia: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, która jednoznacznie sygnalizuje stan pracy urządzenia.
• Rozbudowa: Możliwość doposażenia w akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, co znacząco zwiększa funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów międzynarodowych, co gwarantuje jego niezawodność w profesjonalnych instalacjach. Wyłącznik spełnia wymagania normy IEC 60898-1, dedykowanej dla instalacji domowych i podobnych, gdzie potwierdzono zdolność łączeniową 6000 A. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, osiągając w tym standardzie parametr 10 kA przy napięciu 230/400 V~. Taka dwutorowa certyfikacja czyni go produktem uniwersalnym i bezpiecznym w każdym środowisku pracy.

Zastosowanie

Dzięki charakterystyce C, wyłącznik S303 16A znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest szczególnie rekomendowany do:

• Zabezpieczania silników elektrycznych o małej mocy i innych odbiorników indukcyjnych.
• Ochrony obwodów oświetleniowych wykorzystujących lampy wyładowcze lub nowoczesne systemy LED o wysokim prądzie startowym.
• Zasilania gniazd wtykowych w warsztatach i halach produkcyjnych, gdzie podłączane są elektronarzędzia.
• Rozdzielnic głównych i oddziałowych w budownictwie wielorodzinnym oraz biurowym.

Wskazówki Montażowe

Montaż wyłącznika Legrand TX3 powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN).
• Oszynowanie: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co zapewnia pewny styk i estetykę okablowania.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych. W przypadku konieczności ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silnika? Tak, charakterystyka C jest odpowiednia dla urządzeń o prądach rozruchowych od 5 do 10-krotności prądu znamionowego, co obejmuje większość standardowych silników.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na zdalną sygnalizację stanu wyłącznika.
• Jaka jest szerokość urządzenia w milimetrach? Wyłącznik zajmuje 3 moduły, co przekłada się na 52,5 mm szerokości na szynie TH35.
