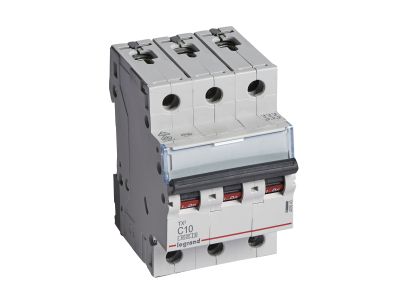

Wyłącznik nadprądowy S303 3P C 10A 6kA serii TX3 | 403543 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z renomowanej serii TX3 producenta Legrand to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów, w których występują urządzenia o umiarkowanych prądach rozruchowych. Jako aparat trójbiegunowy (3P), zapewnia on jednoczesne rozłączenie trzech faz w przypadku wykrycia nieprawidłowości, co jest kluczowe dla bezpieczeństwa systemów trójfazowych o napięciu znamionowym 400 V~.

• Znamionowa zdolność łączeniowa: Urządzenie oferuje wytrzymałość zwarciową na poziomie 6000 A zgodnie z normą konsumencką oraz aż 10 kA według normy przemysłowej.
• Konstrukcja modułowa: Szerokość aparatu wynosi 52,5 mm, co odpowiada 3 modułom o szerokości 17,5 mm każdy.
• Ergonomia: Wyposażony w czarną dźwignię załączającą, która w sposób czytelny sygnalizuje stan pracy urządzenia.
• Rozbudowa: Możliwość doposażenia w zaawansowane akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.

Zgodność z Normami

Wyłącznik Legrand 403543 został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa. Spełnia on wymagania dwóch kluczowych norm międzynarodowych: IEC 60898-1, gdzie znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A (dla zastosowań domowych i podobnych), oraz IEC 60947-2, gdzie zdolność ta wzrasta do 10 kA (dla zastosowań przemysłowych). Gwarantuje to niezawodność działania zarówno w budownictwie mieszkaniowym, jak i w wymagających sektorach komercyjnych.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w ochronie obwodów zasilających odbiorniki o charakterze indukcyjnym i mieszanym. Jest szczególnie polecany do zabezpieczania silników o małej mocy, układów oświetleniowych z dużą liczbą opraw wyładowczych oraz gniazd wtykowych w obiektach biurowych i przemysłowych. Trójbiegunowa budowa sprawia, że jest to podstawowy element zabezpieczający dla maszyn i urządzeń zasilanych napięciem 400 V~, gdzie wymagana jest pełna koordynacja ochrony wszystkich faz.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego i stabilnego montażu na standardowej szynie montażowej wsporniku TH35 (DIN). Inżynierowie Legrand zadbali o maksymalną elastyczność instalacji, umożliwiając przyłączanie przewodów za pomocą szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i bezpieczne mostkowanie aparatów w rozdzielnicy. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny. Należy pamiętać, że model ten nie współpracuje z blokami różnicowoprądowymi, jednak jest w pełni kompatybilny z akcesoriami sterującymi i sygnalizacyjnymi serii DX3.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik S303 serii TX3 jest w pełni kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3.
• Jaka jest szerokość tego urządzenia w rozdzielnicy? Wyłącznik zajmuje 3 standardowe moduły, co przekłada się na 52,5 mm szerokości na szynie TH35.
• Czy produkt pozwala na montaż bloku różnicowoprądowego? Nie, konstrukcja serii TX3 w tej wersji nie przewiduje możliwości przyłączania bloków różnicowoprądowych.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A (6kA) odnosi się do normy IEC 60898-1 (zastosowania ogólne), natomiast 10 kA odnosi się do normy IEC 60947-2 (zastosowania przemysłowe).
