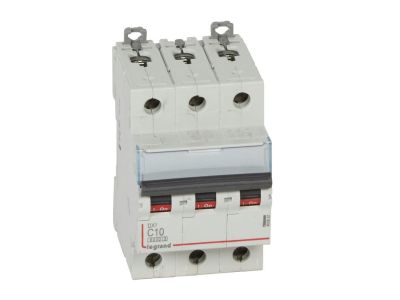

Wyłącznik nadprądowy S303 3P C 10A 6000A serii DX3 | 407857 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii DX3 (symbol 407857) to trójbiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 10 A, przeznaczone do pracy w sieciach 230/400 V~. Szerokość 3 modułów (52,5 mm) pozwala oszczędzić miejsce w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa do 6 kA (IEC/EN 60898-1) oraz do 10 kA (IEC/EN 60947-2) zapewnia skuteczną ochronę nawet w wymagających warunkach zwarciowych.

• Charakterystyka C: Doskonale dopasowana do obwodów z obciążeniami o charakterze indukcyjnym i dużym prądzie rozruchowym (np. silniki, transformatory), zapobiega zbędnym zadziałaniom przy zachowaniu selektywności.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Gwarantuje wytrzymałość na wysokie prądy zwarciowe i bezpieczeństwo instalacji – urządzenie może być stosowane w sieciach o podwyższonej mocy zwarciowej.
• Szerokość 3 moduły (52,5 mm): Kompaktowa konstrukcja ułatwia zabudowę w standardowych rozdzielnicach i pozwala na efektywne wykorzystanie przestrzeni na szynie TH35.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia łatwe łączenie z szynami grzebieniowymi, blokami różnicowoprądowymi oraz akcesoriami (styki pomocnicze, wyzwalacze, napędy z serii DX3), co zwiększa funkcjonalność całego układu.
• Montaż na wsporniku TH35 i możliwość przyłączania szynami grzebieniowymi: Przyspiesza instalację i zapewnia bezpieczne, powtarzalne połączenia w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S303 DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego zdolność do bezpiecznej pracy w instalacjach niskiego napięcia. Posiada certyfikację CE i jest zgodny z dyrektywami europejskimi.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów odbiorczych przed skutkami przeciążenia i zwarcia w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych. Dzięki charakterystyce C i trójbiegunowej budowie znajduje zastosowanie w:

• Ochronie obwodów trójfazowych – silniki, pompy, sprężarki, urządzenia HVAC.
• Zabezpieczeniu grup gniazd i odbiorników o charakterze rezystancyjno-indukcyjnym w rozdzielnicach głównych i podrozdzielniach.
• Budowie scentralizowanych systemów rozdziału energii w zgodzie z systemem HX3 – idealny do tablic rozdzielczych z szynami grzebieniowymi.
• Instalacjach wymagających możliwości rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe lub napędy elektryczne do zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia na zaciskach. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przyłączanie przewodów wykonaj zgodnie z dokumentacją producenta – zalecany moment dokręcania oraz przekrój przewodów (dobrany do prądu znamionowego 10 A) zapewniają trwałe i bezpieczne połączenie. Wyłącznik umożliwia stosowanie szyn grzebieniowych lub sztyftowych – przy ich użyciu zachowaj odpowiednie odstępy izolacyjne.

FAQ

• Czy wyłącznik może być wyposażony w styki pomocnicze lub wyzwalacze? Tak, seria DX3 umożliwia montaż styków pomocniczych, wyzwalaczy wzrostowych i napięciowych oraz napędów elektrycznych – wszystkie akcesoria są dedykowane do tego modelu i montowane bez naruszania osłon.
• Jaką zdolność zwarciową ma wyłącznik S303? Zgodnie z normą IEC/EN 60898-1 zdolność łączeniowa wynosi 6000 A (6 kA) dla 230/400 V~; zgodnie z IEC/EN 60947-2 wynosi 10 kA (10 000 A) dla 230/400 V~. Wyższą wartość stosuje się w przypadku certyfikacji według normy przemysłowej.
• Jaki jest stopień ochrony wyłącznika? Standardowa aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 – oznacza to ochronę przed dotknięciem palcem i ciałami stałymi >12 mm. Po zainstalowaniu w rozdzielnicy z drzwiami uzyskuje się wyższy stopień ochrony całej obudowy.
