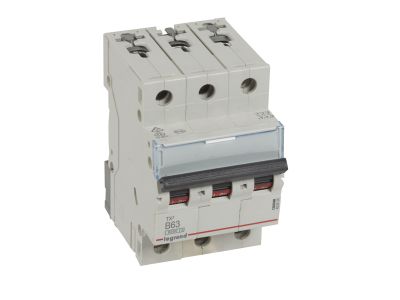

Wyłącznik nadprądowy S303 3P B 63A 6kA serii TX3 | 403408 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 od renomowanego producenta LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403408 charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Prąd znamionowy wynoszący 63 A sprawia, że jest to rozwiązanie dedykowane do obwodów o znacznym obciążeniu, gdzie wymagana jest niezawodność i precyzja działania.

• Znamionowa zdolność łączeniowa: Urządzenie oferuje wytrzymałość zwarciową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów udarowych.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, zapewniając szybką reakcję wyzwalacza magnetycznego.
• Modułowość: Szerokość urządzenia wynosi dokładnie 3 moduły (17,5 mm na moduł), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik współpracuje z szynami łączeniowymi grzebieniowymi oraz sztyftowymi, a także umożliwia rozbudowę o styki pomocnicze, wyzwalacze i napędy z serii DX3.
• Design: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, zapewniającą czytelną sygnalizację stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność zwarciową 6 kA przy napięciu 230/400 V~. Dodatkowo, wyłącznik jest zgodny z normą IEC 60947-2, co potwierdza jego wysoką sprawność w warunkach przemysłowych przy zdolności łączeniowej do 10 kA. Taka dwutorowa certyfikacja czyni go produktem uniwersalnym i niezwykle bezpiecznym.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 63A znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w lekkim przemyśle. Dzięki charakterystyce B, idealnie nadaje się do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas rozruchu. Jest to kluczowy element rozdzielnic głównych i oddziałowych, chroniący przewody przed skutkami przeciążeń i zwarć, co bezpośrednio przekłada się na ochronę mienia i zdrowia użytkowników.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki uniwersalnym zaciskom, instalator ma możliwość przyłączania zasilania za pomocą szyn łączeniowych (grzebieniowych lub sztyftowych), co znacząco skraca czas prefabrykacji rozdzielnicy i poprawia estetykę okablowania. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie nie jest kompatybilne z blokami różnicowoprądowymi, jednak pozwala na montaż akcesoriów dodatkowych z serii DX3 po bokach aparatu.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o dużych prądach rozruchowych zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest dedykowana dla odbiorników o niskim prądzie rozruchowym.
• Czy mogę zamontować do niego styk pomocniczy? Tak, wyłącznik serii TX3 jest w pełni kompatybilny z akcesoriami sterującymi i sygnalizacyjnymi z serii DX3.
• Jaka jest szerokość tego wyłącznika w rozdzielnicy? Wyłącznik zajmuje 3 standardowe pola modułowe, co odpowiada szerokości 52,5 mm.
• Czy urządzenie posiada możliwość podłączenia szyny grzebieniowej? Tak, konstrukcja zacisków umożliwia jednoczesne lub zamienne stosowanie szyn grzebieniowych oraz sztyftowych.
