Wyłącznik nadprądowy S303 3P B 50A 6kA serii TX3 | 403407 Legrand

Opis i Kluczowe Cechy

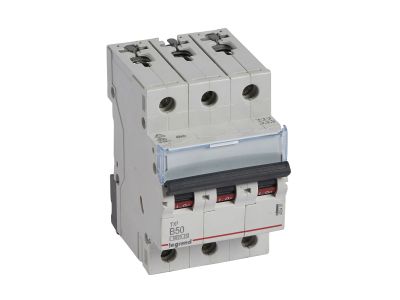

Wyłącznik nadprądowy S303 serii TX3 o numerze katalogowym 403407 to zaawansowane rozwiązanie marki Legrand, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających niezawodnej ochrony przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 50 A, co pozwala na zabezpieczanie obwodów o znacznym obciążeniu w budownictwie mieszkaniowym oraz komercyjnym. Wyłącznik posiada trzy bieguny (3P), co umożliwia jednoczesne rozłączanie trzech faz w układzie trójfazowym o napięciu znamionowym 400 V~.

• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o wysokim natężeniu.
• Charakterystyka B: Wyzwalanie bezzwłoczne następuje przy niskich wartościach prądu rozruchowego, co czyni go idealnym do ochrony odbiorników o małych prądach rozruchowych, takich jak oświetlenie czy grzejniki elektryczne.
• Modułowość: Szerokość urządzenia wynosi dokładnie 3 moduły (17,5 mm na moduł), co ułatwia planowanie miejsca w rozdzielnicy.
• Kompatybilność: Wyłącznik współpracuje z szynami łączeniowymi grzebieniowymi oraz sztyftowymi, a także pozwala na doposażenie w akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i powtarzalność parametrów technicznych. Wyłącznik spełnia wymagania normy IEC 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych, zapewniając zdolność łączeniową 6 kA. Dodatkowo, urządzenie jest zgodne z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa wzrasta do 10 kA przy napięciu 230/400 V~. Brak możliwości przyłączania bloków różnicowoprądowych jest cechą konstrukcyjną tej konkretnej serii, co należy uwzględnić przy projektowaniu selektywności zabezpieczeń.

Zastosowanie

Wyłącznik Legrand TX3 50A o charakterystyce B znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Zabezpieczania obwodów zasilających urządzenia o charakterystyce rezystancyjnej i lekko indukcyjnej.
• Ochrony instalacji w budynkach wielorodzinnych oraz obiektach użyteczności publicznej jako główne lub sekcyjne zabezpieczenie nadmiarowoprądowe.
• Systemów automatyki budynkowej, gdzie wymagana jest integracja z akcesoriami sygnalizacyjnymi serii DX3.
• Rozdzielnic głównych i oddziałowych, gdzie kluczowa jest wysoka zdolność zwarciowa i pewność zadziałania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami SEP. Urządzenie jest przystosowane do szybkiego montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki uniwersalnym zaciskom, możliwe jest zasilanie aparatu zarówno od góry, jak i od dołu przy użyciu szyn łączeniowych (grzebieniowych lub sztyftowych) lub przewodów o odpowiednim przekroju. Należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Czarna dźwignia załączająca pozwala na jednoznaczną identyfikację stanu pracy urządzenia, a ergonomiczny kształt ułatwia manualne operowanie aparatem.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, wyłącznik serii TX3 o numerze 403407 jest w pełni kompatybilny z akcesoriami z serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6000 A (6kA) odnosi się do normy domowej IEC 60898-1, natomiast 10 kA to zdolność zwarciowa określona według normy przemysłowej IEC 60947-2. Oznacza to, że aparat jest bardzo wytrzymały i bezpieczny w różnych środowiskach pracy.
• Czy mogę podłączyć do niego blok różnicowoprądowy? Nie, konstrukcja serii TX3 w tej konfiguracji nie przewiduje możliwości bezpośredniego przyłączenia bloków różnicowoprądowych.
