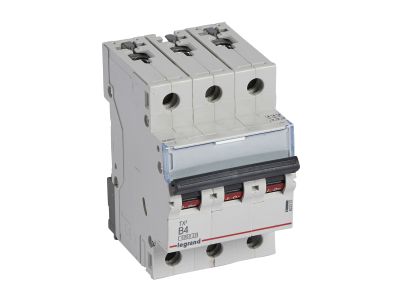

Wyłącznik nadprądowy S303 3P B 4A 6kA serii TX3 | 403397 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych, dedykowane do ochrony obwodów przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne rozłączanie trzech faz w systemach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 4 A sprawia, że aparat ten jest idealny do precyzyjnego zabezpieczania odbiorników o niskim poborze mocy, gdzie wymagana jest wysoka czułość reakcji.

• Charakterystyka B: Zapewnia zadziałanie wyzwalacza magnetycznego w zakresie od 3 do 5-krotności prądu znamionowego, co jest optymalne dla obwodów o niskich prądach rozruchowych.
• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A (6 kA) zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2.
• Modułowość: Szerokość aparatu wynosi 52,5 mm, co odpowiada 3 standardowym modułom 17,5 mm w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia montaż dodatkowego wyposażenia z serii DX3, takiego jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co znacząco rozszerza funkcjonalność systemu automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnienie normy IEC 60898-1 potwierdza jego przydatność do zastosowań domowych i podobnych, gwarantując bezpieczne przerwanie prądu zwarciowego do 6 kA. Dodatkowo, zgodność z normą IEC 60947-2 (10 kA) pozycjonuje ten wyłącznik jako niezawodny element w bardziej wymagających instalacjach przemysłowych, gdzie parametry sieci mogą generować wyższe prądy zwarciowe.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 4A o charakterystyce B znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest szczególnie polecany do:

• Zabezpieczania obwodów sterowniczych i sygnalizacyjnych w szafach automatyki.
• Ochrony czułych odbiorników trójfazowych o małej mocy, takich jak małe silniki czy wentylatory.
• Zastosowań w budownictwie mieszkaniowym i komercyjnym, gdzie wymagana jest selektywność zabezpieczeń przy niskich prądach roboczych.
• Instalacji oświetleniowych i gniazd wtykowych, w których nie występują duże udary prądowe przy załączaniu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia estetykę okablowania w rozdzielnicy. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a brak możliwości przyłączenia bloków różnicowoprądowych należy uwzględnić na etapie projektowania schematu rozdzielnicy.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, seria TX3 jest w pełni kompatybilna z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6 kA odnosi się do normy budowlanej IEC 60898-1, natomiast 10 kA to zdolność łączeniowa według normy przemysłowej IEC 60947-2 dla napięcia 230/400 V~.
• Czy wyłącznik nadaje się do silników o dużym rozruchu? Ze względu na charakterystykę B, wyłącznik ten reaguje szybko. Do silników o ciężkim rozruchu zazwyczaj zaleca się charakterystykę C lub D, jednak dla małych jednostek o niskim prądzie rozruchowym 4A B może być wystarczający.
