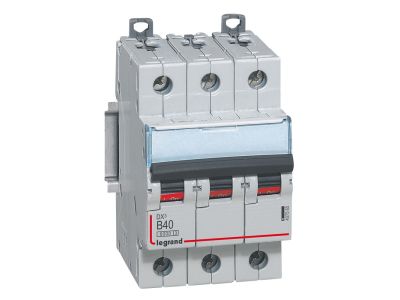

Wyłącznik nadprądowy S303 3P B 40A 6kA serii DX3 | 407565 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii DX3 (symbol 407565) to trójbiegunowy aparat modułowy o prądzie znamionowym 40 A i charakterystyce B, przeznaczony do zabezpieczania obwodów w sieciach 400 V. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) zapewnia niezawodną ochronę przed przeciążeniami i zwarciami. Szerokość 3 modułów (52,5 mm) ułatwia zabudowę w rozdzielnicach na szynie TH35.

• Prąd znamionowy 40 A, charakterystyka B: Zabezpiecza obwody o znacznym obciążeniu – szybkie wyłączanie przy przeciążeniach i zwarciowych prądach w zakresie 3–5 I_n bez ryzyka uszkodzenia odbiorników.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa w instalacjach przemysłowych i mieszkaniowych, odporność na prądy zwarciowe.
• Napięcie znamionowe 400 V ~ (3P): Dedytkowany do sieci trójfazowych, umożliwia kompleksowe zabezpieczenie wszystkich trzech faz.
• Szerokość 3 moduły (17,5 mm każdy), montaż na szynie TH35: Kompaktowa budowa ułatwia szybki montaż i oszczędność miejsca w rozdzielnicy.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe z serii DX3 – elastyczność przy rozbudowie instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA dla 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 10 kA dla 230/400 V~). Posiada certyfikację CE.

Zastosowanie

Wyłącznik nadprądowy S303 znajduje zastosowanie w obwodach odbiorczych wymagających zabezpieczenia przed przeciążeniem i zwarciem. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach.

• Zabezpieczenie obwodów gniazd wtyczkowych, oświetlenia i urządzeń AGD w budownictwie mieszkaniowym.
• Ochrona obwodów sterowania i zasilania maszyn w lekkim przemyśle oraz warsztatach.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej.
• Element systemów optymalnego rozdziału energii HX3 do 125 A – kompatybilność z szynami grzebieniowymi i sztyftowymi.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Urządzenie przeznaczone jest do instalowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przekrój przewodów dobierz do prądu znamionowego 40 A oraz spodziewanego obciążenia. Moment dokręcania zacisków oraz maksymalny przekrój przewodu – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik jest podświetlany? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Dźwignia załączająca jest czarna, a stan pracy określa się na podstawie położenia dźwigni.
• Jaki stopień ochrony ma ten model? Standardowy dla aparatury modułowej montowanej w rozdzielnicy to IP20 (ogólna zasada branżowa). Producent nie deklaruje wyższego stopnia ochrony dla samego wyłącznika.
• Jak działa charakterystyka B? Charakterystyka B oznacza wyzwalanie przy przeciążeniu w zakresie 3–5 I_n oraz szybkie wyzwalanie zwarciowe powyżej 5 I_n. Jest przeznaczona do zabezpieczania obwodów odbiorczych o niewielkich prądach rozruchowych, np. gniazd wtyczkowych czy oświetlenia.
