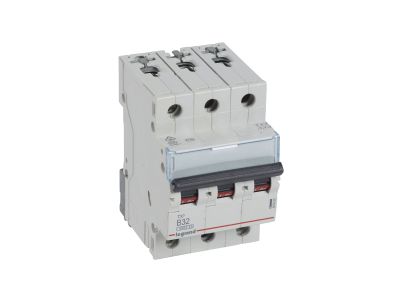

Wyłącznik nadprądowy S303 3P B 32A 6kA serii TX3 | 403405 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii TX3 od renomowanego producenta LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403405 charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu elektrycznego przy napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 32 A sprawia, że jest to idealne rozwiązanie dla obwodów o średnim i wyższym obciążeniu, gdzie wymagana jest niezawodność i precyzja działania.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na przeciążenia i zwarcia, dedykowaną głównie dla odbiorników o niskich prądach rozruchowych.
• Zdolność zwarciowa: Urządzenie oferuje znamionową zwarciową zdolność łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji w ekstremalnych warunkach.
• Modułowość: Szerokość urządzenia to dokładnie 3 moduły (17,5 mm każdy), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik umożliwia montaż dodatkowych akcesoriów z serii DX3, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, co znacząco rozszerza funkcjonalność systemu.
• Ergonomia: Czarna dźwignia załączająca zapewnia czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA. Dodatkowo, zgodnie z normą przemysłową IEC 60947-2, urządzenie wykazuje zdolność łączeniową na poziomie 10 kA przy napięciu 230/400 V~, co czyni go uniwersalnym rozwiązaniem zarówno do budownictwa mieszkaniowego, jak i obiektów komercyjnych.

Zastosowanie

Wyłącznik nadprądowy LEGRAND TX3 32A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Dzięki charakterystyce B, jest on szczególnie polecany do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże udary prądowe podczas rozruchu. Trójfazowa konstrukcja pozwala na skuteczną ochronę silników o mniejszej mocy oraz rozbudowanych systemów zasilania w biurach, warsztatach i budynkach wielorodzinnych. Możliwość łączenia za pomocą szyn grzebieniowych lub sztyftowych pozwala na tworzenie estetycznych i bezpiecznych mostków zasilających w rozdzielnicach głównych i oddziałowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami SEP. Wyłącznik jest przystosowany do szybkiego montażu na standardowym wsporniku TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Urządzenie pozwala na zasilanie zarówno od góry, jak i od dołu, a kompatybilność z szynami łączeniowymi (grzebieniowymi i sztyftowymi) znacząco skraca czas prefabrykacji rozdzielnicy. Należy pamiętać, że seria TX3 w tej konfiguracji nie pozwala na bezpośrednie przyłączanie bloków różnicowoprądowych.

FAQ

• Czy do tego wyłącznika mogę podłączyć styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na doposażenie go w styki pomocnicze, sygnalizacyjne oraz wyzwalacze.
• Jaka jest główna różnica między normą IEC 60898-1 a IEC 60947-2 w tym modelu? Norma 60898-1 odnosi się do zastosowań domowych (6kA), natomiast 60947-2 określa parametry dla zastosowań przemysłowych, gdzie ten model osiąga wytrzymałość 10kA.
• Czy wyłącznik posiada miejsce na etykietę opisową? Tak, konstrukcja aparatury modułowej Legrand TX3 przewiduje miejsce na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację instalacji.
