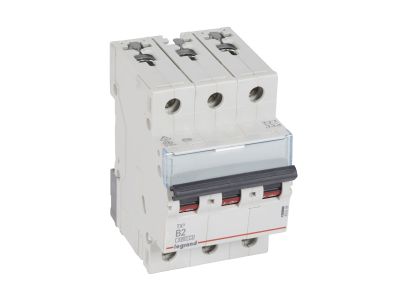

Wyłącznik nadprądowy S303 3P B 2A 6kA serii TX3 | 403395 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 (symbol 403395) to trójbiegunowy (3P) aparat modułowy o prądzie znamionowym 2 A i charakterystyce B. Zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach 230/400 V~. Dzięki zwartej budowie o szerokości 3 modułów (52,5 mm) oszczędza miejsce w rozdzielnicy, a możliwość rozbudowy o akcesoria serii DX3 zwiększa elastyczność systemu.

• Charakterystyka B, prąd znamionowy 2 A: Szybkie wyłączanie przy przeciążeniach – idealne do zabezpieczania obwodów o małej mocy, takich jak oświetlenie lub sterowanie w instalacjach trójfazowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA według IEC 60898-1 / 10 kA według IEC 60947-2: Wysoka odporność na zwarcia gwarantuje bezpieczeństwo nawet w instalacjach o podwyższonych wymaganiach zwarciowych.
• Trzy bieguny (3P) na napięcie 230/400 V~: Jednoczesne odłączanie wszystkich faz ułatwia konserwację i zwiększa bezpieczeństwo w obwodach trójfazowych.
• Montaż na szynie TH35 (3 moduły): Szybka instalacja w standardowych rozdzielnicach, kompaktowa szerokość pozwala na efektywne wykorzystanie miejsca.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy serii DX3: Umożliwia zdalne sterowanie, sygnalizację stanu oraz integrację z systemami automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA) oraz IEC 60947-2 (10 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Model 403395 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się zarówno w obiektach mieszkalnych, jak i przemysłowych, szczególnie w obwodach trójfazowych o niewielkim obciążeniu.

• Zabezpieczanie obwodów oświetleniowych w instalacjach trójfazowych (np. hale, magazyny).
• Ochrona obwodów sterowniczych w szafach automatyki i rozdzielnicach przemysłowych.
• Zabezpieczanie linii zasilających małe odbiorniki jednofazowe w układzie trójfazowym (przy zachowaniu jednobiegunowego wyłączania na poszczególnych fazach).
• Stosowanie jako wyłącznik główny lub odłącznik w obwodach pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 2 A i spodziewanego obciążenia. Moment dokręcania zacisków oraz inne szczegóły instalacyjne znajdziesz w dokumentacji producenta.

FAQ

• Czy wyłącznik nadprądowy S303 403395 posiada podświetlenie? Nie, model ten nie jest wyposażony w podświetlenie – sygnalizacja stanu odbywa się poprzez położenie dźwigni załączającej (czarna dźwignia).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony. Standardowo aparatura modułowa instalowana w rozdzielnicy elektrycznej charakteryzuje się stopniem IP20 (ochrona przed dotknięciem palcami i ciałami stałymi ≥ 12,5 mm).
• Czy można zastosować ten wyłącznik w instalacji trójfazowej z możliwością dołączenia bloku różnicowoprądowego? Nie, zgodnie z danymi producenta nie ma możliwości bezpośredniego podłączenia bloków różnicowoprądowych do tej serii wyłączników. W razie potrzeby ochrony różnicowoprądowej należy zastosować osobny wyłącznik różnicowoprądowy w obwodzie.
