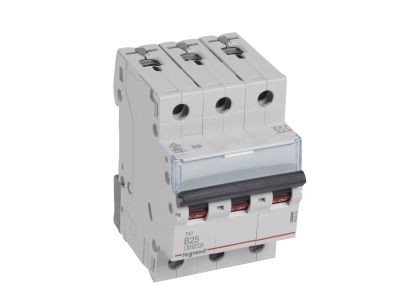

Wyłącznik nadprądowy S303 3P B 25A 6kA serii TX3 | 403404 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 renomowanej marki Legrand to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu przy napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 25 A sprawia, że jest to idealne rozwiązanie dla obwodów o średnim obciążeniu, gdzie wymagana jest wysoka niezawodność zasilania.

• Charakterystyka wyzwalania B: Zapewnia szybką reakcję na zwarcia, reagując przy prądzie od 3 do 5-krotności prądu znamionowego, co jest kluczowe dla ochrony przewodów i odbiorników o niskich prądach rozruchowych.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy przemysłowej IEC 60947-2, co gwarantuje bezpieczeństwo nawet w wymagających warunkach sieciowych.
• Modułowa konstrukcja: Szerokość urządzenia to dokładnie 3 moduły (17,5 mm każdy), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność z akcesoriami: Wyłącznik może być doposażony w styki pomocnicze, wyzwalacze oraz napędy z serii DX3, co znacząco rozszerza jego funkcjonalność w systemach automatyki budynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6000 A. Dodatkowo, aparat jest zgodny z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa jest klasyfikowana na poziomie 10 kA przy napięciu 230/400 V~. Brak możliwości przyłączania bloków różnicowoprądowych definiuje go jako dedykowany aparat do ochrony nadprądowej.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 25A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Dzięki charakterystyce B, jest on szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych i oświetleniowych w budynkach biurowych.
• Ochrony urządzeń grzewczych oraz odbiorników rezystancyjnych.
• Zastosowań w rozdzielnicach głównych i piętrowych, gdzie wymagana jest selektywność i pewność zadziałania.
• Systemów sterowania, w których wykorzystuje się dodatkowe akcesoria serii DX3 do monitorowania stanu pracy wyłącznika.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Wyłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Kluczowe aspekty instalacji obejmują:

• Elastyczność podłączenia: Zaciski windowe umożliwiają przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i pewne mostkowanie aparatów w rzędzie.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Identyfikacja: Czarna dźwignia załączająca pozwala na szybką wzrokową weryfikację stanu aparatu w rozdzielnicy.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3.
• Czy wyłącznik nadaje się do ochrony silników? Ze względu na charakterystykę B, wyłącznik ten jest przeznaczony do odbiorników o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się rozważenie charakterystyki C.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 3 standardowe moduły, czyli 52,5 mm szerokości na szynie TH35.
