Wyłącznik nadprądowy S303 3P B 25A 6kA serii DX3 | 407563 Legrand

Opis i Kluczowe Cechy

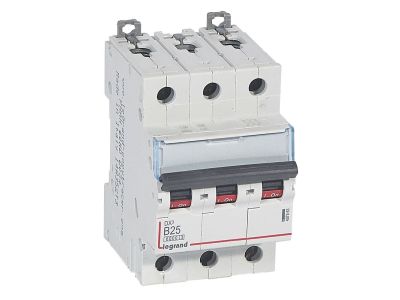

Wyłącznik nadprądowy S303 serii DX3, symbol 407563, to trójbiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 25 A, przeznaczony do ochrony obwodów odbiorczych przed przeciążeniami i zwarciami. Zapewnia zdolność zwarciową 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, co gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarcia. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej. Montaż odbywa się na szynie TH35, a konstrukcja umożliwia rozbudowę o styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3.

• Prąd znamionowy 25 A – charakterystyka B: Zabezpiecza obwody rezystancyjne i mieszane (oświetlenie, gniazda wtyczkowe) przed przeciążeniami i zwarciami, gwarantując szybkie wyłączenie przy zwarciach.
• Zdolność zwarciowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka wytrzymałość zwarciowa umożliwia pracę w instalacjach o dużym potencjale zwarciowym bez ryzyka uszkodzenia aparatu.
• Szerokość 3 modułów (52,5 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, a standardowy wymiar modułowy ułatwia integrację z innymi aparatami.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe oraz bloki różnicowoprądowe zwiększa funkcjonalność i dostosowuje wyłącznik do konkretnych potrzeb instalacji.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowej szynie DIN zgodnej z normami; dźwignia załączająca w kolorze czarnym zapewnia czytelną sygnalizację stanu pracy.

Zgodność z Normami

Wyłącznik nadprądowy S303 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do zabezpieczania obwodów niskiego napięcia) oraz IEC/EN 60947-2 (łączniki niskiego napięcia – wyłączniki przemysłowe). Posiada oznaczenie CE i jest zgodny z wymaganiami Dyrektywy Niskonapięciowej.

Zastosowanie

Trójbiegunowy wyłącznik nadprądowy S303 B 25 A znajduje zastosowanie w instalacjach niskiego napięcia, w których wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami, szczególnie w obwodach o charakterze rezystancyjnym lub z niewielkim udziałem silników.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i przemysłowych – charakterystyka B zapewnia szybkie wyłączenie przy zwarciach.
• Zabezpieczenie linii zasilających odbiorniki o małym prądzie rozruchowym, np. czujniki, sterowniki PLC, układy automatyki.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako ochrona obwodów trójfazowych (400 V~) w systemach TN, TT i IT.
• Element systemu HX3 – Optymalnego Rozdziału Energii – kompatybilny z szyną zbiorczą i akcesoriami umożliwiającymi szybki montaż szyn grzebieniowych lub sztyftowych do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) oraz odpowiednie kwalifikacje zawodowe. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i odczekaj czas niezbędny do rozładowania kondensatorów. Zamocuj aparat na szynie TH35 (DIN), a następnie podłącz przewody o przekroju dobranym do prądu znamionowego 25 A (zalecany min. 4 mm² Cu, zgodnie z normą). Moment dokręcania zacisków oraz głębokość odizolowania przewodu należy dostosować do dokumentacji technicznej producenta. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj test zadziałania.

FAQ

• Czy wyłącznik S303 nadaje się do obwodów z silnikami? Charakterystyka B jest zalecana do obwodów rezystancyjnych i mieszanych. W przypadku silników o wyższych prądach rozruchowych zaleca się stosowanie charakterystyk C lub D. Jednak przy obciążeniu silnikowym o małym prądzie rozruchowym można go użyć, o ile prąd nie przekracza krótkotrwale 3-5-krotności prądu znamionowego.
• Czy można podłączyć styk pomocniczy lub wyzwalacz? Tak, wyłącznik S303 serii DX3 umożliwia montaż styków pomocniczych (sygnalizujących stan załączenia/wyłączenia), wyzwalaczy napięciowych i wzrostowych oraz napędów silnikowych. Należy stosować akcesoria z tej samej serii.
• Jaka jest maksymalna zdolność zwarciowa w instalacji TN? Zgodnie z normą IEC/EN 60898-1 zdolność łączeniowa wynosi 6 kA przy napięciu 230/400 V~. Aby uzyskać deklarowaną wartość 10 kA według IEC/EN 60947-2, aparat musi być stosowany zgodnie z wytycznymi dla łączników przemysłowych.
