Wyłącznik nadprądowy S303 3P B 20A 6kA serii TX3 | 403403 Legrand

Opis i Kluczowe Cechy

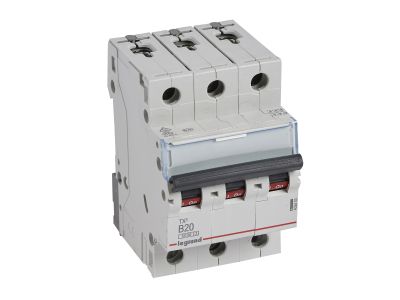

Wyłącznik nadprądowy S303 z serii TX3 renomowanej marki Legrand to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat trójbiegunowy (3P), zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 20 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie reaguje na niskie wartości prądów rozruchowych, chroniąc czułe odbiorniki oraz przewody o standardowej obciążalności. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (zgodnie z normą IEC 60898-1) gwarantuje bezpieczeństwo i ciągłość pracy instalacji nawet w przypadku wystąpienia gwałtownych awarii sieciowych.

• Konstrukcja modułowa: Szerokość aparatu wynosi dokładnie 3 moduły (52,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wszechstronność połączeń: Zaciski windowe umożliwiają przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prefabrykację rozdzielnic.
• Rozbudowa systemu: Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz napędy z serii DX3 zwiększa funkcjonalność układu sterowania.
• Wyraźna sygnalizacja: Czarna dźwignia załączająca zapewnia czytelną informację o stanie pracy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych, osiągając zdolność łączeniową 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat legitymuje się zgodnością z normą IEC 60947-2 dla zastosowań przemysłowych, gdzie jego zdolność zwarciowa graniczna wzrasta do 10 kA, co czyni go rozwiązaniem uniwersalnym dla wymagających inżynierów.

Zastosowanie

Wyłącznik Legrand TX3 3P B 20A znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Charakterystyka B jest dedykowana do ochrony obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże prądy rozruchowe. Dzięki trójbiegunowej budowie, aparat jest niezbędny do zabezpieczania odbiorników siłowych, takich jak silniki o lekkim rozruchu, piece elektryczne czy rozdzielnice piętrowe. Należy pamiętać, że model ten nie jest przystosowany do bezpośredniego montażu bloków różnicowoprądowych, co należy uwzględnić na etapie projektowania selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowym wsporniku montażowym TH35 (szyna DIN). Dla zapewnienia długotrwałej i bezawaryjnej pracy, zaleca się przestrzeganie następujących wytycznych:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Pozycjonowanie: Aparat może być montowany w dowolnej pozycji, jednak zaleca się zachowanie pionowego układu dźwigni dla lepszej ergonomii obsługi.
• Oszynowanie: Przy stosowaniu szyn łączeniowych należy upewnić się, że szyna jest prawidłowo osadzona w zacisku pod zaciskiem windowym dla zapewnienia maksymalnej powierzchni styku.

FAQ

• Czy do tego wyłącznika mogę dołożyć styk pomocniczy? Tak, seria TX3 jest w pełni kompatybilna z akcesoriami z serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B, zastosowana w tym modelu, wyzwala szybciej (przy prądzie 3-5 razy większym od znamionowego), co jest optymalne dla ochrony przewodów w instalacjach domowych.
• Czy urządzenie posiada miejsce na etykietę opisową? Tak, konstrukcja frontu pozwala na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację i serwisowanie instalacji.
