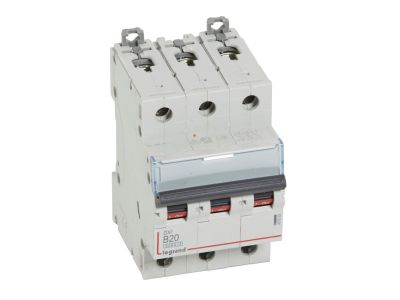

Wyłącznik nadprądowy S303 3P B 20A 6kA serii DX3 | 407562 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii DX3 (numer katalogowy 407562) to trójbiegunowe urządzenie ochronne o prądzie znamionowym 20 A i charakterystyce B. Przeznaczony do instalacji 400 V AC, zapewnia skuteczne zabezpieczenie przewodów i odbiorników przed skutkami zwarć i przeciążeń. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898‑1) oraz 10 kA (IEC/EN 60947‑2) gwarantuje bezpieczne wyłączenie nawet w sieciach o podwyższonej mocy zwarcia. Szerokość 3 modułów (52,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Trójbiegunowy, 400 V AC: Ochrona trzech faz jednocześnie – idealny do obwodów trójfazowych w budynkach mieszkalnych i komercyjnych.
• Charakterystyka B (3–5 In): Szybkie wyzwalanie przy prądach zwarciowych – dedykowany do ochrony linii o niskiej rezystancji pętli zwarcia oraz odbiorników o charakterze rezystancyjnym.
• Zwarciowa zdolność łączeniowa 6 kA / 10 kA: Wysoka odporność na prądy zwarciowe – niezawodne działanie nawet w trudnych warunkach sieciowych.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach modułowych – kompatybilność z systemem szyn 35 mm.
• System Optymalnego Rozdziału Energii HX3 do 125 A: Możliwość łączenia z szynami grzebieniowymi i sztyftowymi, zasilanie wspólne dla wielu obwodów.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898‑1 oraz IEC/EN 60947‑2. Posiada certyfikację CE i jest zgodny z europejskimi standardami dotyczącymi wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy S303 3P B 20 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach obiektów mieszkaniowych, biurowych i przemysłowych. Chroni przewody i odbiorniki przed skutkami przeciążeń oraz zwarć.

• Ochrona linii trójfazowych zasilających gniazda wtykowe i oświetlenie w instalacjach domowych i komercyjnych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników) przed zwarciami.
• Stosowanie w rozdzielnicach HX3 z szyną grzebieniową do 125 A – optymalne rozdział energii.
• Element zabezpieczeń w instalacjach tymczasowych placów budowy (w obudowach rozdzielnic z IP odpowiednim do warunków).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy podłączać z zachowaniem polaryzacji i odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta). Przekrój przewodów dostosuj do prądu znamionowego 20 A – minimalny przekrój dla miedzi to 1,5 mm², zalecany 2,5 mm². Po montażu sprawdź poprawność działania poprzez test zadziałania (przy pomocy przycisku testowego – jeśli dotyczy).

FAQ

• Czy wyłącznik S303 posiada podświetlenie? Nie – to mechaniczny wyłącznik nadprądowy bez podświetlenia. Stan załączenia sygnalizuje pozycja dźwigni (czarna dźwignia załączająca).
• Jaki jest stopień ochrony wyłącznika? Produkt przeznaczony jest do montażu w rozdzielnicach, gdzie zapewniona jest ochrona przed dotykiem. W typowych warunkach pracy przyjmuje się stopień ochrony IP20 dla aparatury modułowej.
• Jak działa charakterystyka B? Charakterystyka B oznacza, że wyzwalacz termiczny (przeciążeniowy) zadziała przy prądzie 1,13–1,45 In, a elektromagnetyczny (zwarciowy) przy prądzie od 3 do 5 krotności prądu znamionowego (60–100 A). Gwarantuje to bardzo szybkie wyłączenie przy wysokich prądach zwarciowych.
