Wyłącznik nadprądowy S303 3P B 1A 6kA serii TX3 | 403394 Legrand

Opis i Kluczowe Cechy

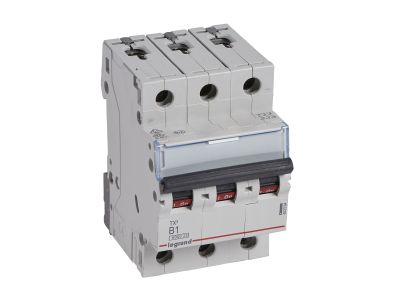

Wyłącznik nadprądowy S303 serii TX3 (symbol 403394) to trójbiegunowy (3P) aparat o charakterystyce B i prądzie znamionowym 1 A. Zapewnia ochronę instalacji przed skutkami przeciążeń i zwarć, a jego szerokość 3 modułów (52,5 mm) ułatwia montaż w standardowych rozdzielnicach na szynie TH35. Dźwignia załączająca w kolorze czarnym pozwala na szybkie odcięcie napięcia w razie potrzeby.

• Prąd znamionowy 1 A: Idealny do zabezpieczania obwodów o niskim poborze mocy, takich jak oświetlenie LED czy sterowniki, bez ryzyka zbędnych wyłączeń.
• Charakterystyka B: Zapewnia szybkie wyzwalanie przy przeciążeniach, co sprawdza się w obwodach o charakterze rezystancyjnym (oświetlenie, gniazda wtykowe) – minimalizuje ryzyko uszkodzenia odbiorników.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne rozłączenie prądów zwarciowych w instalacjach domowych i lekkiego przemysłu, chroniąc kable i aparaturę.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając projektowanie rozdziału obwodów.
• Możliwość rozbudowy o akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy pozwalają na zdalne sterowanie i sygnalizację – produkt jest elastyczny w zastosowaniach automatyki (uwaga: brak możliwości dołączania bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC 60947-2 (10 000 A przy 230/400 V~). Posiada oznaczenie CE i jest przeznaczony do pracy w obwodach prądu przemiennego 400 V~.

Zastosowanie

Dzięki charakterystyce B i prądowi 1 A wyłącznik nadprądowy S303 znajduje zastosowanie w instalacjach, gdzie wymagana jest ochrona obwodów o niskim obciążeniu i przewadze rezystancyjnych odbiorników.

• Ochrona obwodów oświetleniowych (np. oprawy LED, fluorescencyjne) – zapobiega zwarciom i przeciążeniom.
• Zabezpieczenie gniazd wtykowych w budynkach mieszkalnych i biurowych, gdzie podłączane są urządzenia małej mocy.
• Sterowanie i ochrona przekaźników, styczników oraz wejść PLC w szafach automatyki.
• Instalacje pomocnicze w systemach automatyki budynkowej (oświetlenie awaryjne, sygnalizacja).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 1 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosować się do dokumentacji producenta. Nie wolno dołączać bloków różnicowoprądowych – produkt nie przewiduje takiej opcji.

FAQ

• Czy wyłącznik S303 sygnalizuje zadziałanie? Tak, dźwignia załączająca przyjmuje pozycję wyłączoną (OFF), co informuje o wyzwoleniu. Po usunięciu przyczyny można go ponownie załączyć.
• Czy można podłączyć do wyłącznika szyny grzebieniowe lub sztyftowe? Tak, producent dopuszcza przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie napięcia w rozdzielnicy.
• Dlaczego charakterystyka B jest zalecana do obwodów oświetleniowych? Charakterystyka B to standardowe rozwiązanie dla obwodów rezystancyjnych – wyzwala przy przeciążeniu 3–5 krotności prądu znamionowego, co zapewnia szybką reakcję bez zbędnych wyłączeń przy typowych rozruchach odbiorników.
