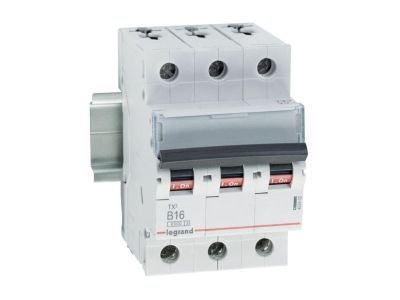

Wyłącznik nadprądowy S303 3P B 16A 6kA serii TX3 | 403402 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 z serii TX3 marki Legrand to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat trójbiegunowy (3P), zapewnia kompleksową ochronę obwodów trójfazowych przed skutkami przeciążeń oraz zwarć. Prąd znamionowy o wartości 16 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że urządzenie idealnie reaguje na niskie wartości prądów rozruchowych, chroniąc odbiorniki o małym prądzie rozruchowym oraz przewody instalacyjne.

• Zdolność zwarciowa: Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo nawet w przypadku wystąpienia znacznych energii zwarciowych.
• Konstrukcja modułowa: Szerokość wynosząca 3 moduły (każdy po 17,5 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Uniwersalność połączeń: Wyłącznik umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace montażowe i poprawia estetykę okablowania.
• Rozbudowa: Aparat jest kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy, co pozwala na zdalne sterowanie i monitorowanie stanu instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6 kA) oraz normy IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA). Zapewnia to pełne bezpieczeństwo użytkowania oraz pewność, że instalacja jest chroniona zgodnie z aktualną wiedzą techniczną.

Zastosowanie

Wyłącznik nadprądowy Legrand TX3 16A B znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Charakterystyka B jest dedykowana przede wszystkim do ochrony obwodów oświetleniowych, gniazd wtykowych ogólnego przeznaczenia oraz urządzeń grzewczych, gdzie nie występują duże udary prądowe podczas załączania. Dzięki trójbiegunowej konstrukcji, aparat jest niezbędny do zabezpieczania silników o małej mocy, płyt indukcyjnych oraz innych odbiorników siłowych wymagających napięcia znamionowego 400 V~.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Oznaczenie: Czarna dźwignia załączająca pozwala na szybką identyfikację stanu aparatu, a czytelne opisy na obudowie ułatwiają inwentaryzację obwodów.
• Akcesoria: W przypadku montażu styków pomocniczych z serii DX3, należy pamiętać o ich prawidłowym zatrzaśnięciu na bocznej ściance wyłącznika przed zamocowaniem całości na szynie.
• Ograniczenia: Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, o ile prąd rozruchowy silnika nie powoduje zbędnego zadziałania charakterystyki B. Dla silników o ciężkim rozruchu zaleca się charakterystykę C.
• Czy mogę użyć szyny grzebieniowej do połączenia tego wyłącznika z innymi aparatami? Tak, konstrukcja zacisków pozwala na jednoczesne stosowanie szyn grzebieniowych oraz przewodów.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budowlanej (IEC 60898-1), natomiast 10kA do normy przemysłowej (IEC 60947-2). Oznacza to, że aparat jest dopuszczony do pracy w obu tych środowiskach.
