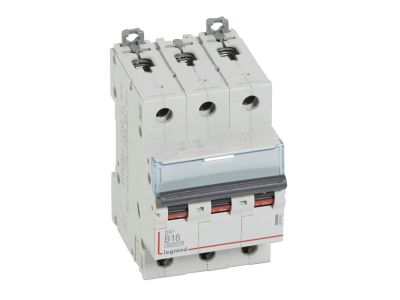

Wyłącznik nadprądowy S303 3P B 16A 6000A serii DX3 | 407561 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 3P B 16A serii DX3 (symbol 407561) to trójbiegunowe zabezpieczenie przeznaczone do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki charakterystyce B oraz prądowi znamionowemu 16 A urządzenie zapewnia szybkie wyzwalanie w przypadku zwarć w obwodach o charakterze rezystancyjnym, np. oświetlenie lub gniazda. Szerokość 3 modułów (52,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Zdolność łączeniowa 6000 A według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2 gwarantuje bezpieczne przerwanie prądów zwarciowych nawet w wymagających instalacjach.

• Charakterystyka B: Zapewnia selektywną ochronę obwodów z odbiornikami rezystancyjnymi i oświetleniem – szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 krotności prądu znamionowego.
• Prąd znamionowy 16 A: Umożliwia bezpieczne zasilanie obwodów o umiarkowanym obciążeniu, np. grupy gniazd czy obwody oświetleniowe.
• Trójbiegunowy (3P) 400 V~: Dedykowany do ochrony obwodów trójfazowych, zgodny z typowym napięciem sieciowym w instalacjach przemysłowych i komercyjnych.
• Wysoka zdolność zwarciowa (6 kA / 10 kA): Gwarantuje niezawodne wyłączanie nawet przy dużych prądach zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja umożliwia łatwe rozmieszczenie w rozdzielnicy, oszczędzając miejsce na dodatkową aparaturę.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (zdolność łączeniowa 6000 A przy 230/400 V~) oraz IEC/EN 60947-2 (zdolność łączeniowa 10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi dyrektywami dotyczącymi bezpieczeństwa sprzętu elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S303 znajduje zastosowanie w rozdzielnicach mieszkań, biur, obiektów handlowych i lekkiego przemysłu. Jest szczególnie polecany do obwodów, gdzie wymagana jest szybka reakcja na zwarcia przy zachowaniu selektywności.

• Ochrona obwodów oświetleniowych i gniazd w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia gospodarstwa domowego (kuchnie, pralnie, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Jako element Systemu Optymalnego Rozdziału Energii HX3 do 125 A – kompatybilność z szynami grzebieniowymi i akcesoriami DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub wyższe). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Urządzenie montuje się na wsporniku TH35 (szyna DIN) – zatrzaskuje się w pozycji zapewniającej stabilne osadzenie. Przyłączanie przewodów wykonuje się za pomocą śrub zaciskowych z momentem dokręcania zgodnym z dokumentacją producenta (zalecany 2,0–2,5 Nm). Przekrój przewodów należy dobrać do prądu znamionowego 16 A (min. 1,5 mm² Cu). Wyłącznik umożliwia podłączenie szyn grzebieniowych oraz sztyftowych – w przypadku korzystania z szyn grzebieniowych należy stosować oryginalne akcesoria serii DX3.

FAQ

• Czy wyłącznik S303 ma wbudowane podświetlenie? Nie. Wyłącznik nadprądowy S303 nie posiada żadnego wskaźnika świetlnego. Sygnalizacja stanu załączenia odbywa się wyłącznie poprzez położenie dźwigni (czarna, dwupołożeniowa).
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony obudowy nie został podany w danych technicznych produktu. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20 – to ogólna zasada branżowa, ale w przypadku tego modelu nie mamy potwierdzonego parametru.
• Czy wyłącznik nadaje się do pracy ciągłej przy obciążeniu 16 A? Tak, prąd znamionowy 16 A oznacza, że wyłącznik może pracować w sposób ciągły przy tym obciążeniu, bez przegrzewania się, pod warunkiem prawidłowego montażu i odpowiedniej temperatury otoczenia (do 30°C – typowe). Charakterystyka B zapewnia selektywne wyzwalanie przy przeciążeniach.
