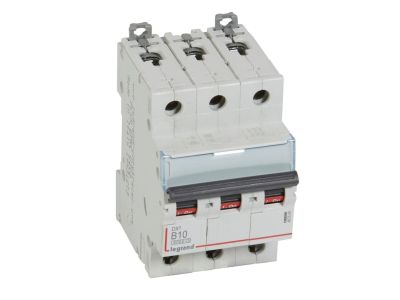

Wyłacznik nadprądowy S303 3P B 10A 6kA serii DX3 | 407559 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S303 serii DX3 to trójbiegunowe urządzenie modułowe o charakterystyce B i prądzie znamionowym 10 A, przeznaczone do montażu na szynie TH35. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (wg IEC/EN 60898-1) i 10 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę instalacji i odbiorników w warunkach zabudowy modułowej. Szerokość 3 modułów (52,5 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Charakterystyka B (3–5 In): Gwarantuje szybkie wyłączenie w przypadku zwarć w obwodach o charakterze rezystancyjnym i oświetleniowym, minimalizując ryzyko uszkodzenia przewodów.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Wysoka odporność na prądy zwarciowe – 6 kA zgodnie z IEC/EN 60898-1 i 10 kA zgodnie z IEC/EN 60947-2 – zapewnia bezpieczeństwo w instalacjach mieszkaniowych i przemysłowych.
• Napięcie znamionowe 230/400 V~: Przystosowany do standardowych sieci trójfazowych, umożliwia zabezpieczenie odbiorników 1-fazowych i 3-fazowych w rozdzielnicach głównych i podrozdzielnicach.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalne rozdział energii i łatwe łączenie z szynami grzebieniowymi oraz sztyftowymi, upraszczając okablowanie rozdzielnicy.
• Możliwość rozbudowy o akcesoria DX³: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe i napędy silnikowe – pozwala dostosować wyłącznik do wymagań automatyki budynkowej i zdalnego sterowania.

Zgodność z Normami

Wyłącznik nadprądowy S303 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE i jest przystosowany do pracy w rozdzielnicach zgodnych z wymaganiami Dyrektywy Niskonapięciowej.

Zastosowanie

Wyłącznik nadprądowy S303 DX³ znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach mieszkaniowych, biurowych i lekkich przemysłowych. Jego charakterystyka B jest szczególnie zalecana do obwodów o niskich prądach rozruchowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających odbiorniki o charakterze rezystancyjnym (np. grzejniki, podgrzewacze wody).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem i przeciążeniem w obwodach 3-fazowych.
• Element systemu optymalnego rozdziału energii HX³ – łatwe łączenie z blokami różnicowoprądowymi i szynami zbiorczymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S303 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy HD 60364. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany 2,5 Nm). Dopuszczalne jest łączenie szynami grzebieniowymi lub sztyftowymi – należy upewnić się, że szyna jest zablokowana w zaciskach.

FAQ

• Czy wyłącznik nadprądowy S303 jest wyposażony w podświetlenie? Nie, model S303 nie posiada podświetlenia. Dźwignia załączająca jest w kolorze czarnym, a identyfikacja stanu pracy odbywa się wzrokowo (pozycja góra/dół).
• Jaki jest stopień ochrony wyłącznika? Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy modułowej. W typowej instalacji (rozdzielnica zamknięta) zapewnia stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy mogę dołączyć do wyłącznika styk pomocniczy lub wyzwalacz? Tak, seria DX³ umożliwia montaż styków pomocniczych, wyzwalaczy wzrostowych/napięciowych oraz napędów silnikowych. Akcesoria te montuje się po lewej stronie wyłącznika – szczegółowe informacje znajdują się w karcie katalogowej producenta.
